La limpieza en industrias higiénicas, como la alimentaria, cosmética y farmacéutica, no debe considerarse únicamente una actividad de mantenimiento. Es una operación esencial para proteger la inocuidad, mantener la calidad del producto, evitar contaminaciones cruzadas y asegurar la disponibilidad de los equipos.
Parámetros de limpieza CIP

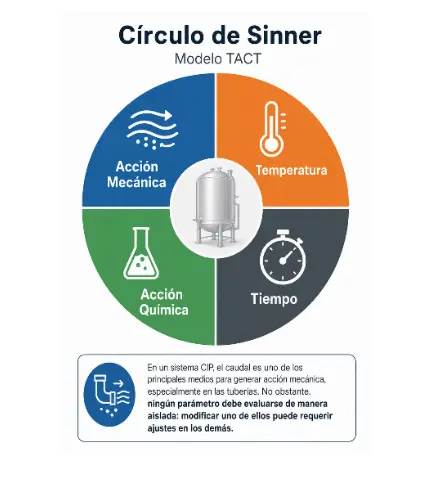

Los sistemas CIP —Cleaning in Place o limpieza en sitio— permiten limpiar tuberías, tanques y equipos de proceso sin desmontarlos completamente. Sin embargo, su efectividad depende del equilibrio entre cuatro factores fundamentales: acción mecánica, temperatura, acción química y tiempo. Este principio se conoce como círculo de Sinner o modelo TACT.
En un sistema CIP, el caudal es uno de los principales medios para generar acción mecánica, especialmente en las tuberías. No obstante, ningún parámetro debe evaluarse de manera aislada: modificar uno de ellos puede requerir ajustes en los demás.
-
Caudal y velocidad: la fuente de la acción mecánica
El caudal determina la velocidad con la que la solución de limpieza circula por el sistema. Esta velocidad genera turbulencia y esfuerzo cortante sobre las superficies internas, ayudando a desprender grasas, proteínas, incrustaciones y otros residuos.
Como referencia general, en tuberías sanitarias se recomienda alcanzar una velocidad mínima cercana a 1,5 m/s para producir una turbulencia suficiente. Dependiendo de la instalación, las velocidades de limpieza pueden situarse aproximadamente entre 1,5 y 3 m/s. Sin embargo, el valor definitivo debe calcularse considerando el diámetro de la tubería, la viscosidad y temperatura de la solución, las pérdidas de carga, las restricciones del circuito y la capacidad de la bomba.
No es correcto asociar una velocidad de 1,5 m/s con un único número de Reynolds. El régimen hidráulico depende también de las propiedades del fluido y de las dimensiones internas de la tubería.
En la limpieza de tanques no existe un caudal universal aplicable a todas las instalaciones. La selección debe realizarse de acuerdo con:
- El diámetro y la geometría del depósito.
- La ubicación de elementos internos.
- El tipo y adherencia de los residuos.
- El dispositivo de limpieza instalado.
- La presión disponible.
- La capacidad de drenaje y retorno del sistema.

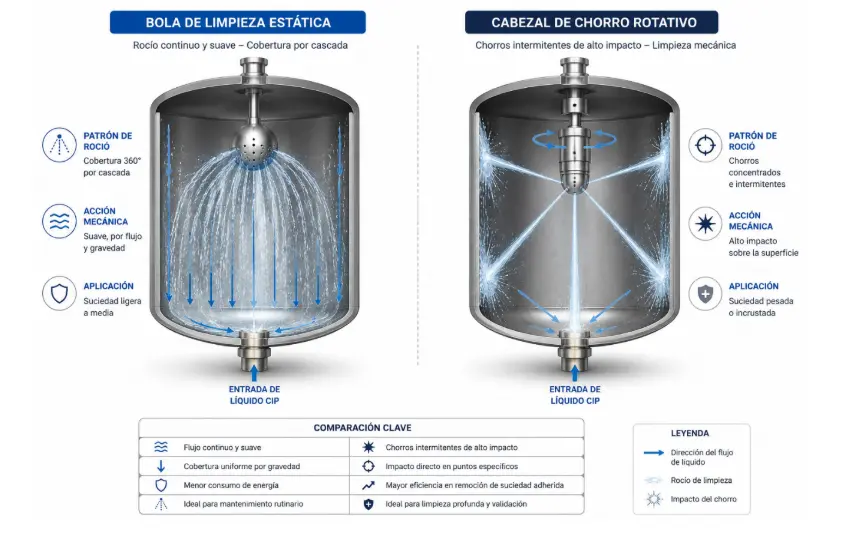

Las bolas de limpieza estáticas son apropiadas para tareas relativamente sencillas de humectación y enjuague. Los cabezales rotativos o de chorro rotativo proporcionan mayor cobertura y acción mecánica para residuos más difíciles. En todos los casos, el dispositivo debe alcanzar las superficies internas y trabajar dentro del rango de caudal y presión especificado por el fabricante.
También es importante evitar la acumulación excesiva de solución en el fondo del tanque. Un retorno insuficiente puede inundar parcialmente el depósito, reducir el impacto de los chorros y afectar el funcionamiento del sistema.
Un caudal insuficiente produce zonas con poca turbulencia y una limpieza deficiente. Sin embargo, un caudal excesivo no garantiza automáticamente mejores resultados: puede aumentar la pérdida de carga, el consumo eléctrico de la bomba y la cantidad de solución movilizada sin aportar una mejora proporcional.
-
Temperatura: aceleración de la acción química
La temperatura influye directamente en la velocidad de las reacciones químicas y en la capacidad de los detergentes para disolver o desprender determinados residuos. En términos generales, una temperatura adecuada permite reducir el tiempo de contacto o la concentración requerida.
No obstante, cada producto químico posee un rango de funcionamiento recomendado. La temperatura debe definirse considerando:
- El tipo de suciedad.
- El detergente utilizado.
- La concentración de la solución.
- Los materiales del equipo.
- Las juntas y elastómeros.
- La temperatura habitual del proceso productivo.
En diferentes aplicaciones alimentarias pueden encontrarse etapas alcalinas cercanas a 70 °C y, en algunos procesos, temperaturas de hasta 85 °C. También existen formulaciones diseñadas para trabajar a temperaturas inferiores. Por ello, estos valores deben interpretarse como referencias y no como reglas universales.
Los productos alcalinos, como el hidróxido de sodio, se emplean principalmente para remover residuos orgánicos. Los ácidos nítrico o fosfórico se utilizan para eliminar depósitos minerales. Las condiciones exactas deben establecerse siguiendo las recomendaciones del proveedor químico y mediante la validación del ciclo.
Los productos basados en ácido peracético o peróxido de hidrógeno pueden ser efectivos a temperatura ambiente. No debe afirmarse simplemente que el calor provoca su evaporación: las temperaturas elevadas pueden acelerar su degradación, modificar su eficacia o afectar la compatibilidad con ciertos materiales.
Una temperatura excesiva también puede generar efectos contraproducentes. Determinados residuos proteicos pueden desnaturalizarse y adherirse con mayor fuerza, mientras que juntas, sellos mecánicos y elastómeros pueden deteriorarse si se superan sus límites de compatibilidad.
-
Productos químicos: selección y concentración
La acción química debe adaptarse a la naturaleza del residuo que se desea eliminar.
Detergentes alcalinos: se utilizan principalmente para remover grasas, proteínas, azúcares y otros residuos orgánicos.
Detergentes ácidos: ayudan a eliminar depósitos minerales, incrustaciones y sales de calcio o magnesio.
Desinfectantes o sanitizantes: reducen la carga microbiológica después de que las superficies han sido correctamente limpiadas.
La eliminación de esporas no puede atribuirse o descartarse de manera general. Depende del principio activo, la concentración, el tiempo de contacto, la temperatura y los microorganismos frente a los cuales el producto haya sido validado. Por esta razón, es importante diferenciar entre limpieza, desinfección, sanitización y esterilización.
La concentración química debe mantenerse dentro del rango recomendado. Una solución demasiado diluida puede prolongar el ciclo o dejar residuos sin remover. Una concentración excesiva aumenta los costos, puede deteriorar materiales y eleva la carga química de los efluentes sin garantizar una mejora equivalente.
Como referencia para determinadas aplicaciones lácteas, el hidróxido de sodio puede utilizarse aproximadamente entre 0,5 % y 2,0 %, mientras que el ácido nítrico puede encontrarse entre 0,5 % y 1,5 %. Estos rangos dependen del grado de suciedad y de la combinación con temperatura, acción mecánica y tiempo.

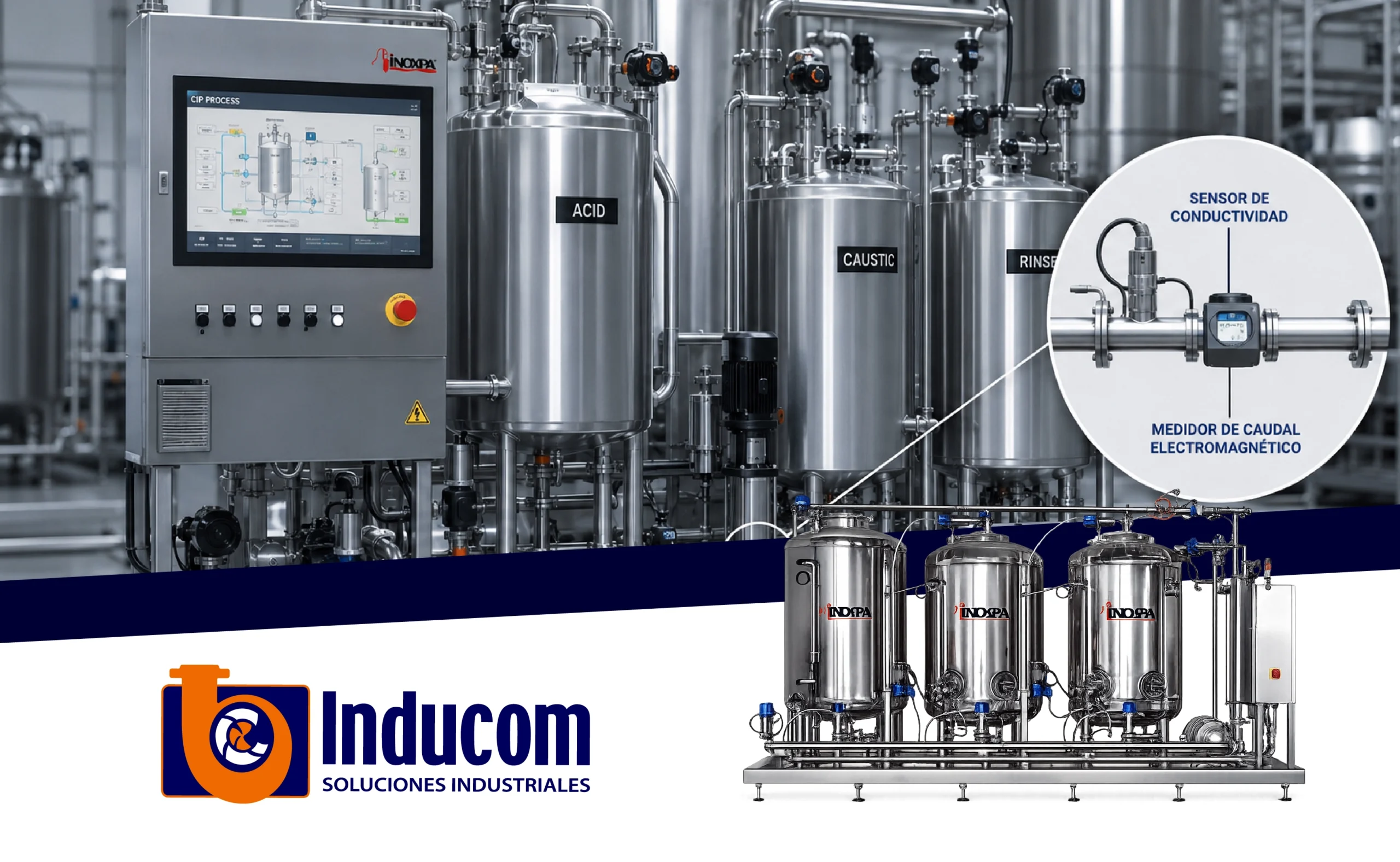

La dosificación automática mejora la repetibilidad y reduce los riesgos asociados con la preparación manual. Los sensores de conductividad permiten estimar la concentración de determinadas soluciones, pero deben contar con compensación de temperatura, calibración y una correlación previamente establecida entre conductividad y concentración. INOXPA contempla la medición de conductividad y el control de caudal como opciones para sus sistemas CIP automatizados.
-
Tiempo: duración efectiva del contacto
El tiempo corresponde al periodo durante el cual las superficies permanecen expuestas a la acción combinada de la solución química, la temperatura y la acción mecánica.
Cuando la temperatura es insuficiente, la concentración es incorrecta o el caudal no alcanza el valor requerido, suele ser necesario prolongar el ciclo. Sin embargo, después de cierto punto, mantener la recirculación ofrece beneficios cada vez menores y puede representar un consumo innecesario de agua, químicos y energía.
El objetivo no debe ser simplemente reducir el tiempo, sino encontrar la duración mínima que permita obtener resultados verificables y repetibles. Cualquier reducción del ciclo debe comprobarse mediante criterios de aceptación, como inspección, conductividad del enjuague final, análisis de residuos, ATP, controles microbiológicos u otros métodos definidos por la instalación.
-
La sinergia entre los parámetros
La limpieza CIP es el resultado de la interacción entre todos los parámetros. La acción mecánica desprende y transporta los residuos; los productos químicos los disuelven o modifican; la temperatura acelera las reacciones, y el tiempo permite que estos mecanismos actúen.
Cuando uno de los factores disminuye, normalmente es necesario compensarlo con otro. Por ejemplo, una menor temperatura puede requerir más tiempo o una formulación química diferente. Una mayor acción mecánica puede permitir reducir el tiempo, la concentración o la temperatura, siempre que el nuevo ciclo sea validado.
Los sistemas CIP pueden clasificarse según su nivel de automatización:
Equipos móviles manuales: apropiados para instalaciones pequeñas o circuitos sencillos. El operador prepara las soluciones, establece la temperatura y ejecuta manualmente las diferentes etapas.

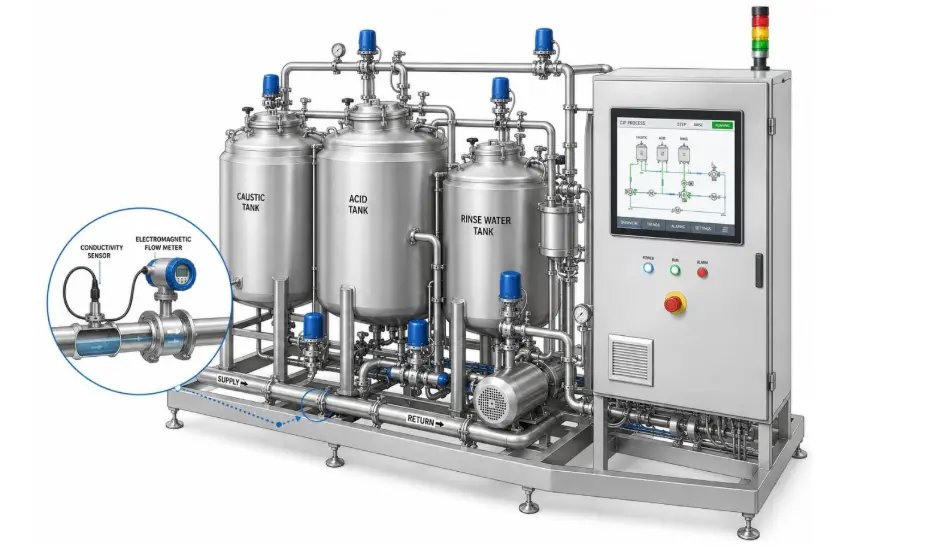

Equipos automáticos móviles o fijos: permiten programar secuencias o recetas, controlar válvulas, tiempos, temperaturas, dosificación y caudal, además de registrar información del proceso.
La automatización reduce la posibilidad de errores durante etapas como el preenjuague, la circulación química, la recuperación de soluciones y el enjuague final. También mejora la repetibilidad y facilita la trazabilidad. No obstante, la validación requiere evidencia documentada de que el ciclo logra consistentemente el nivel de limpieza establecido; no se obtiene únicamente por automatizar el equipo. Los sistemas automáticos de INOXPA pueden controlar temperatura, tiempo, caudal y concentración química, dependiendo de la configuración instalada.
Conclusión
Una limpieza CIP eficiente no depende de aumentar indiscriminadamente el caudal, la temperatura, la concentración química o el tiempo. Su efectividad se alcanza mediante el equilibrio entre acción mecánica, temperatura, productos químicos y tiempo, considerando las características particulares de cada equipo, fluido y residuo.
La correcta definición y validación de estos parámetros permite mantener la inocuidad del proceso, proteger los equipos, reducir errores operativos y optimizar el consumo de agua, energía y productos químicos.
