La limpieza CIP, del inglés Cleaning in Place o limpieza en sitio, es un método utilizado para limpiar las superficies internas de tuberías, tanques, bombas, válvulas, intercambiadores de calor y otros equipos de proceso sin necesidad de desmontarlos.
Este sistema es ampliamente utilizado en industrias donde la higiene es un requisito crítico, como la alimentaria, láctea, farmacéutica, cosmética, química y de bebidas.
Limpieza CIP industrial: caudal, temperatura, química y tiempo de contacto
La eficiencia de un sistema CIP depende principalmente de cuatro parámetros:
- Caudal y acción mecánica.
- Temperatura.
- Concentración química.
- Tiempo de contacto.
Estos cuatro factores trabajan de manera conjunta. Cuando uno de ellos disminuye, generalmente debe compensarse mediante el ajuste controlado de los demás.

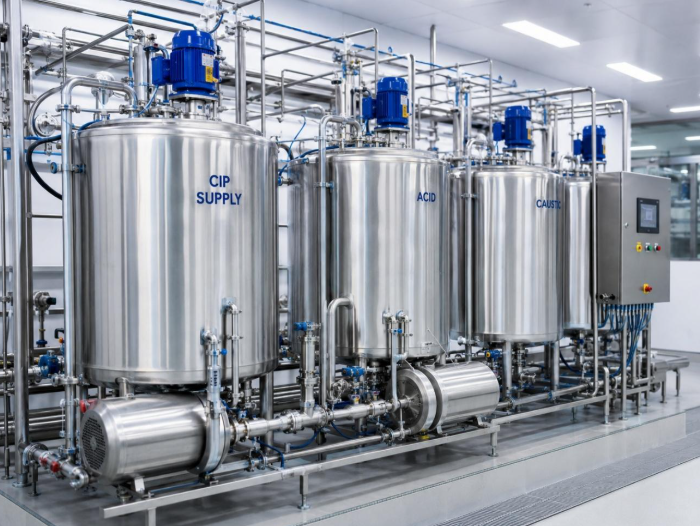

Imagen 1. Módulo industrial de limpieza CIP automatizado con tanques para almacenamiento de soluciones. (Imagen referencial)
¿Qué es la limpieza CIP?
La limpieza CIP es un procedimiento automatizado o semiautomatizado que permite hacer circular agua, detergentes y soluciones desinfectantes a través de los equipos de producción.
Su objetivo es eliminar:
- Restos del producto procesado.
- Grasas y aceites.
- Proteínas.
- Materia orgánica.
- Incrustaciones minerales.
- Residuos químicos.
- Contaminación microbiológica.
A diferencia de la limpieza manual, un sistema CIP permite controlar y registrar variables como el caudal, la temperatura, la concentración de los detergentes y la duración de cada etapa.
Esto mejora la repetibilidad del proceso, reduce la exposición de los operadores a productos químicos y disminuye el riesgo de contaminación provocado por el desmontaje de los equipos.
Sin embargo, la ejecución de un ciclo CIP no garantiza automáticamente la esterilidad del sistema. La eficacia de la limpieza debe verificarse mediante procedimientos de validación y criterios de aceptación definidos por cada planta.

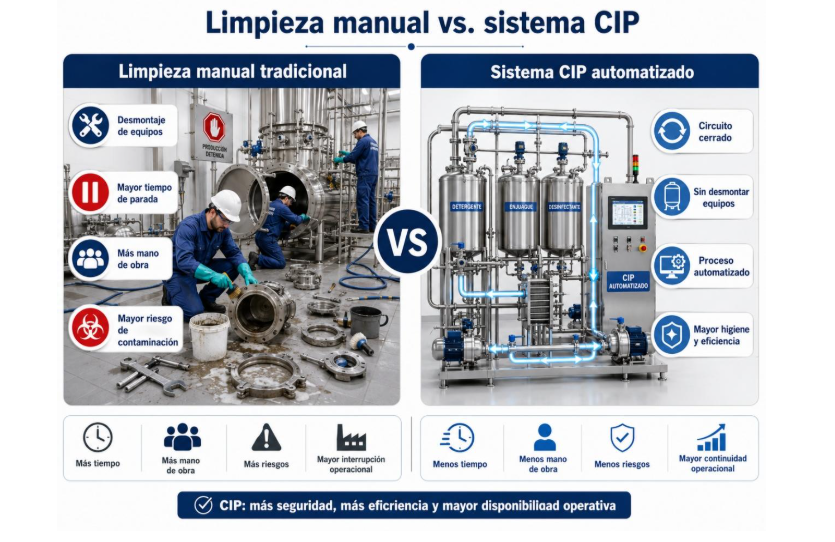

Imagen 2. Comparativa entre la limpieza manual tradicional y un sistema CIP automatizado. (Imagen referencial)
¿Cómo funciona un sistema de limpieza CIP?
Aunque la secuencia puede variar según el proceso, el producto y el tipo de instalación, un ciclo CIP suele incluir las siguientes etapas:
- Enjuague inicial
Se utiliza agua para retirar los residuos sueltos y recuperar parte del producto que todavía permanece dentro del circuito.
Este enjuague reduce la cantidad de suciedad que deberá eliminar posteriormente el detergente.
- Lavado alcalino
Se hace circular una solución alcalina para remover principalmente grasas, proteínas, aceites y residuos orgánicos.
El hidróxido de sodio o sosa cáustica es uno de los productos más utilizados en esta etapa.
- Enjuague intermedio
Se utiliza agua para retirar los restos de la solución alcalina y los residuos desprendidos durante el lavado.
- Lavado ácido
Cuando el proceso lo requiere, se hace circular una solución ácida para eliminar incrustaciones minerales, depósitos de calcio, magnesio, óxidos y otras sales.
Esta etapa no siempre se ejecuta en cada ciclo. Su frecuencia depende del tipo de producto, de la calidad del agua y de la formación de incrustaciones.
- Desinfección o sanitización
Se aplica un agente desinfectante para reducir la presencia de microorganismos hasta los niveles establecidos por el sistema de calidad.
La desinfección no debe confundirse con la esterilización, ya que son procesos diferentes.
- Enjuague final
Cuando el producto químico utilizado lo requiere, se realiza un enjuague con agua limpia para eliminar cualquier residuo de detergente o desinfectante.
- Verificación del proceso
Se comprueba que el sistema haya alcanzado los parámetros establecidos de tiempo, temperatura, concentración y caudal.
También pueden realizarse análisis de conductividad, pH, ATP, residuos químicos, alérgenos o microorganismos.

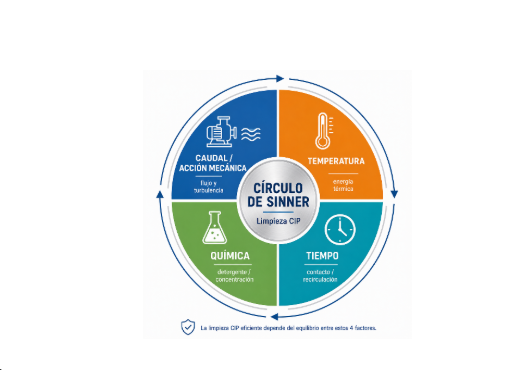

Imagen 3. El Círculo de Sinner y la interacción de los 4 factores de la limpieza CIP. (Imagen referencial)
Los cuatro pilares de la limpieza CIP
La eficiencia de un sistema CIP depende del equilibrio entre cuatro factores fundamentales:
| Parámetro | Función principal | Variable de control |
|---|---|---|
| Caudal | Producir acción mecánica | Velocidad, presión y turbulencia |
| Temperatura | Favorecer la acción del detergente | Temperatura de impulsión y retorno |
| Química | Disolver o desprender los residuos | Tipo y concentración del producto |
| Tiempo | Mantener el contacto efectivo | Duración de cada etapa |
Ninguno de estos factores debe analizarse de manera aislada.
Por ejemplo, una reducción de temperatura puede requerir un mayor tiempo de circulación. De la misma manera, una concentración química insuficiente no siempre puede compensarse únicamente aumentando el caudal.

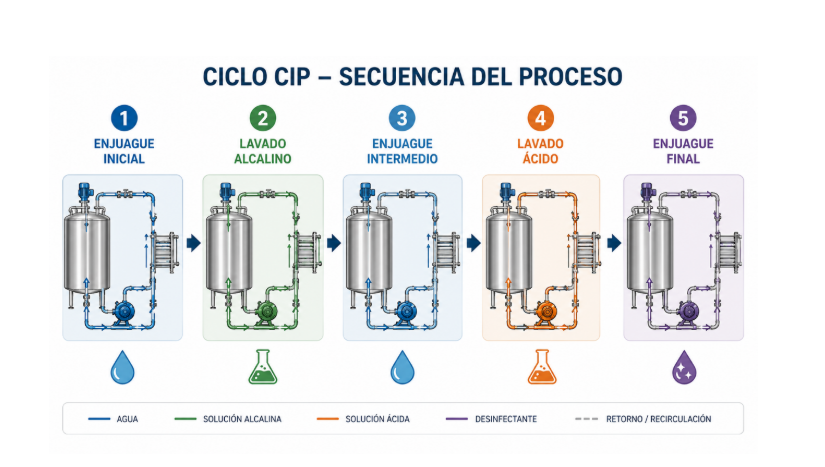

Imagen 4. Diagrama con la secuencia de etapas en un ciclo de limpieza CIP. (Imagen referencial)
- Caudal y acción mecánica en un sistema CIP
El caudal es el parámetro responsable de generar gran parte de la acción mecánica durante la limpieza.
La acción mecánica corresponde a la fuerza física que ejerce la solución sobre los residuos adheridos a las superficies internas de los equipos.
En las tuberías, esta acción depende de:
- La velocidad del líquido.
- El nivel de turbulencia.
- El diámetro interno.
- La viscosidad de la solución.
- La densidad del fluido.
- La temperatura.
- La geometría del circuito.
- Las pérdidas de carga.

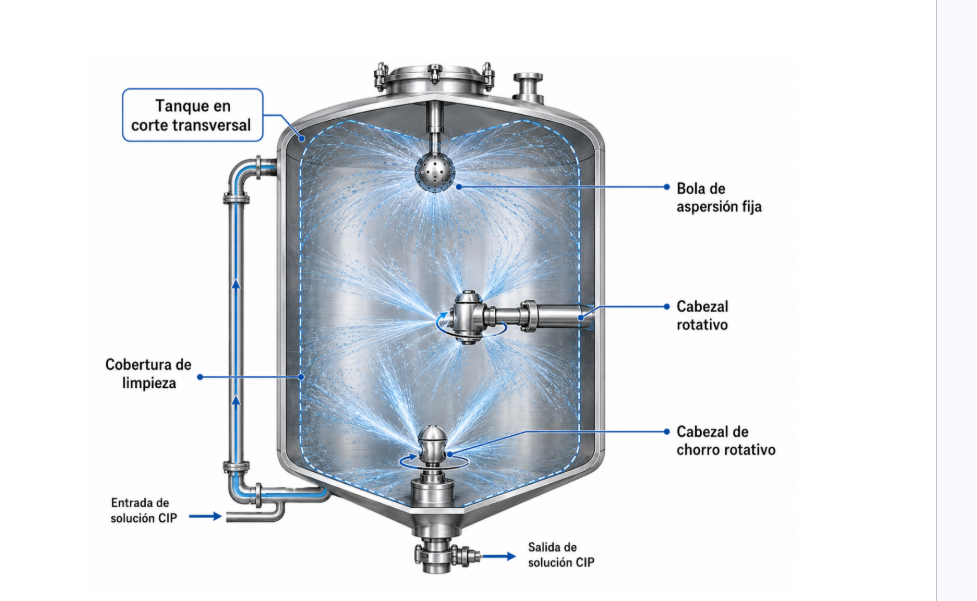

Imagen 5. Cobertura de limpieza y dispositivos de aspersión dentro de un tanque en corte transversal. (Imagen referencial)
Velocidad de limpieza en tuberías
Para limpiar adecuadamente una tubería no basta con hacer circular el líquido. La solución debe desplazarse con suficiente velocidad para generar turbulencia y esfuerzo cortante sobre las paredes.
Como referencia general, en muchos sistemas higiénicos se utiliza una velocidad mínima cercana a 1,5 m/s.
Sin embargo, este valor no debe considerarse una regla universal. La velocidad requerida debe calcularse según las características hidráulicas de cada instalación.
En el caso específico de la bomba lobular INOXPA SLR-A, el fabricante recomienda una velocidad mínima aproximada de 1,8 m/s durante el proceso de limpieza. Bajo las condiciones indicadas en su documentación, esta velocidad permite alcanzar un número de Reynolds superior a 100.000.
Este dato corresponde a un equipo específico y no debe aplicarse automáticamente a todas las bombas o sistemas CIP.
¿Un mayor caudal siempre mejora la limpieza?
Un aumento controlado del caudal puede mejorar la remoción de residuos y reducir el tiempo necesario del ciclo.
No obstante, un caudal excesivo también puede provocar:
- Mayor consumo eléctrico.
- Incremento de las pérdidas de presión.
- Formación de espuma.
- Vibraciones.
- Cavitación.
- Sobrecarga de bombas.
- Mayor esfuerzo sobre válvulas y juntas.
- Problemas de drenaje en tanques.
Por esta razón, la bomba del sistema CIP debe seleccionarse para garantizar la velocidad requerida en el punto hidráulicamente más desfavorable, sin superar los límites de presión y caudal de los equipos.
Limpieza CIP de tanques y depósitos
En tanques y depósitos, la acción mecánica no depende únicamente de la circulación del líquido.
La limpieza se realiza mediante dispositivos como:
- Bolas de aspersión fijas.
- Bolas de limpieza rotativas.
- Cabezales rotativos.
- Dispositivos de chorro rotativo.
- Boquillas de limpieza.
Estos elementos proyectan la solución sobre las paredes internas del recipiente.
Factores para seleccionar un cabezal de limpieza
El caudal y la presión requeridos deben definirse considerando:
- Diámetro y altura del tanque.
- Forma del fondo y del techo.
- Presencia de agitadores.
- Serpentines internos.
- Deflectores.
- Tuberías internas.
- Zonas de sombra.
- Tipo de residuo.
- Nivel de adherencia de la suciedad.
- Presión disponible.
- Patrón de cobertura.
- Capacidad de drenaje.
No es recomendable dimensionar el sistema utilizando únicamente una relación general basada en el perímetro del tanque.
La selección debe realizarse de acuerdo con las curvas técnicas del fabricante del dispositivo de limpieza.
Importancia del drenaje
El sistema de retorno debe ser capaz de evacuar, como mínimo, el mismo caudal que ingresa al tanque.
Cuando la solución se acumula en el fondo, puede producirse una inundación parcial que disminuya el impacto de los chorros y reduzca la eficiencia de la limpieza.
También puede provocar reboses, formación de espuma o funcionamiento inadecuado de la bomba de retorno.
- Temperatura adecuada para la limpieza CIP
La temperatura favorece la acción del detergente y acelera las reacciones químicas involucradas en la limpieza.
También puede:
- Disminuir la viscosidad de grasas y aceites.
- Mejorar la solubilidad de determinados residuos.
- Aumentar la velocidad de reacción.
- Facilitar el desprendimiento de materia orgánica.
- Mejorar la capacidad de penetración del detergente.
Sin embargo, no existe una temperatura universal para todos los ciclos CIP.
La temperatura adecuada depende de:
- Tipo de suciedad.
- Producto químico utilizado.
- Concentración del detergente.
- Materiales de construcción.
- Compatibilidad de juntas y elastómeros.
- Producto procesado.
- Requisitos microbiológicos.
- Recomendaciones del fabricante.
Riesgos de una temperatura insuficiente
Cuando la temperatura está por debajo del rango requerido, el detergente puede perder efectividad.
En esos casos, normalmente es necesario aumentar el tiempo de recirculación o ajustar la concentración química.
Riesgos de una temperatura excesiva
Una temperatura demasiado elevada puede:
- Deteriorar juntas y elastómeros.
- Acelerar procesos de corrosión.
- Descomponer algunos productos químicos.
- Incrementar el consumo energético.
- Favorecer la adherencia de ciertos residuos proteicos.
- Producir evaporación de desinfectantes.
- Generar riesgos para los operadores.
Temperaturas de referencia
En aplicaciones industriales se pueden encontrar ciclos alcalinos que trabajan entre aproximadamente 70 y 85 °C y ciclos ácidos que operan en rangos cercanos a 55 y 70 °C.
No obstante, estas temperaturas son referencias generales y deben validarse para cada proceso.
Para la limpieza de la bomba lobular INOXPA SLR-A, el fabricante establece como referencia una solución alcalina y una solución ácida a una temperatura aproximada de 70 °C.
¿Dónde debe medirse la temperatura?
La temperatura no debe controlarse únicamente dentro del tanque de preparación.
Es recomendable medirla en:
- La línea de impulsión.
- La entrada del equipo.
- La línea de retorno.
- Los puntos críticos del circuito.
La temperatura efectiva de limpieza es la que realmente alcanza las superficies del sistema y se mantiene durante el tiempo establecido.
- Productos químicos y concentración
La acción química permite desprender o disolver los residuos que no pueden eliminarse únicamente mediante la acción mecánica.
El producto seleccionado debe ser compatible con:
- Acero inoxidable.
- Sellos mecánicos.
- Elastómeros.
- Juntas.
- Válvulas.
- Instrumentos.
- Recubrimientos.
- Producto procesado.
Productos alcalinos
Los detergentes alcalinos se utilizan principalmente para remover:
- Grasas.
- Aceites.
- Proteínas.
- Materia orgánica.
- Restos de alimentos.
- Residuos biológicos.
Uno de los productos más utilizados es el hidróxido de sodio o sosa cáustica.
Para determinados procesos y equipos puede emplearse una solución cercana al 1 % en peso, equivalente aproximadamente a 1 kg de NaOH por cada 100 litros de agua.
Esta formulación debe considerarse una referencia y no una receta aplicable a todas las instalaciones.
Productos ácidos
Los detergentes ácidos se utilizan para eliminar:
- Incrustaciones minerales.
- Depósitos de calcio.
- Sales de magnesio.
- Óxidos.
- Piedra de leche.
- Residuos inorgánicos.
El ácido nítrico es uno de los productos empleados en determinados sistemas CIP.
Como referencia específica para la bomba INOXPA SLR-A, se menciona una solución de ácido nítrico cercana al 0,5 % en peso, preparada aproximadamente con 0,7 litros de HNO₃ al 53 % por cada 100 litros de agua.
Antes de preparar cualquier solución deben consultarse:
- Las instrucciones del fabricante del equipo.
- La ficha técnica del detergente.
- La ficha de datos de seguridad.
- Las normas internas de la planta.
- La compatibilidad de los materiales.
Desinfectantes
Los desinfectantes se utilizan para reducir la cantidad de microorganismos presentes después de la etapa de limpieza.
Entre los productos empleados en diferentes industrias se encuentran:
- Ácido peracético.
- Peróxido de hidrógeno.
- Compuestos clorados.
- Amonios cuaternarios.
- Otros sanitizantes formulados.
La temperatura, la concentración y el tiempo de contacto deben definirse según las instrucciones del proveedor.
No todos los desinfectantes trabajan a temperatura ambiente ni todos toleran temperaturas elevadas.
Control de concentración mediante conductividad
En los sistemas CIP automáticos, la concentración de las soluciones puede controlarse mediante sensores de conductividad.
La conductividad permite identificar la presencia de sustancias iónicas en el líquido y puede utilizarse para:
- Verificar la concentración del detergente.
- Detectar el paso de agua a producto químico.
- Controlar la recuperación de soluciones.
- Identificar el inicio del enjuague.
- Determinar cuándo termina una etapa.
Sin embargo, la conductividad no mide directamente la concentración de manera universal.
Su lectura depende de:
- Tipo de producto químico.
- Temperatura.
- Concentración.
- Calidad del agua.
- Contaminación de la solución.
- Presencia de otros compuestos.
Por ello, el sensor debe configurarse utilizando curvas específicas de concentración y compensación de temperatura.
Consecuencias de una concentración incorrecta
Una concentración demasiado baja puede:
- Prolongar el tiempo de limpieza.
- Dejar residuos en las superficies.
- Reducir la eficacia microbiológica.
- Generar ciclos incompletos.
Una concentración excesiva puede:
- Deteriorar juntas y sellos.
- Aumentar los costos.
- Incrementar la carga contaminante del efluente.
- Dificultar el enjuague.
- Acelerar la corrosión.
- Generar riesgos para los operadores.
- Tiempo de recirculación del ciclo CIP
El tiempo determina cuánto permanecen las soluciones en contacto con las superficies.
Sin embargo, el tiempo efectivo no debe comenzar a contabilizarse únicamente cuando se enciende la bomba.
Debe medirse desde el momento en que el sistema alcanza simultáneamente:
- La temperatura establecida.
- La concentración requerida.
- El caudal o la velocidad mínima.
- La condición de retorno definida.
¿Más tiempo siempre significa mejor limpieza?
Prolongar un ciclo puede mejorar la limpieza hasta cierto punto.
Después de alcanzar las condiciones necesarias para remover el residuo, aumentar el tiempo puede generar un consumo innecesario de:
- Agua.
- Energía.
- Detergentes.
- Horas de producción.
- Capacidad de tratamiento de efluentes.
El objetivo no es utilizar el menor tiempo posible, sino aplicar el tiempo mínimo validado que garantice un resultado seguro y repetible.
Factores que determinan el tiempo del ciclo
La duración de cada etapa depende de:
- Tipo de producto procesado.
- Cantidad de suciedad.
- Tiempo transcurrido desde la producción.
- Temperatura real.
- Concentración química.
- Caudal.
- Geometría del sistema.
- Longitud de las tuberías.
- Presencia de zonas de difícil acceso.
- Criterios microbiológicos.
- Resultados de la validación.
Sinergia entre los cuatro factores del CIP
Los cuatro pilares del sistema CIP se encuentran relacionados.
Una disminución en uno de los parámetros normalmente exige ajustes en los demás.
Por ejemplo:
- Una menor temperatura puede requerir más tiempo.
- Una menor concentración puede exigir mayor acción mecánica.
- Una baja velocidad puede reducir el desprendimiento de residuos.
- Un tiempo insuficiente puede impedir que el detergente complete su acción.
No obstante, no todas las deficiencias pueden compensarse.
Una tubería con zonas muertas, un tanque con áreas sin cobertura o un circuito mal drenado no se limpiará correctamente solo por aumentar la concentración o prolongar el ciclo.
El diseño higiénico de la instalación es tan importante como la receta de limpieza.
Parámetros que debe incluir una receta CIP
Una receta CIP correctamente diseñada debe definir:
- Secuencia de limpieza.
- Duración de cada etapa.
- Temperatura mínima y máxima.
- Concentración de detergente.
- Caudal o velocidad de circulación.
- Presión de trabajo.
- Condiciones de retorno.
- Criterios de recuperación o descarte.
- Límites de conductividad.
- Alarmas.
- Condiciones para avanzar a la siguiente etapa.
- Procedimiento de enjuague final.
- Método de verificación.
Los sistemas automáticos permiten almacenar distintas recetas según el producto o la línea que se desea limpiar.
Tipos de equipos CIP de INOXPA
INOXPA ofrece diferentes configuraciones de sistemas CIP para adaptarse al tamaño de la planta y al nivel de automatización requerido.
CIP móvil manual
El sistema CIP móvil manual está dirigido principalmente a plantas pequeñas o instalaciones que necesitan trasladar el equipo entre varios puntos de limpieza.
Puede incorporar:
- Tanque aislado para la preparación de la solución.
- Sistema de calentamiento.
- Bomba sanitaria.
- Válvulas manuales.
- Filtro de retorno.
- Medidor de conductividad.
- Bomba dosificadora.
- Control manual de caudal.
- Bancada móvil.
Su principal ventaja es la flexibilidad, ya que puede conectarse a diferentes equipos o líneas.
CIP móvil automático
El CIP móvil automático incorpora elementos como:
- PLC.
- Pantalla de operación.
- Válvulas neumáticas.
- Programas de limpieza.
- Control de temperatura.
- Control de tiempo.
- Medición de caudal.
- Control de concentración.
- Registro de datos.
- Variador de frecuencia.
Esta automatización permite ejecutar recetas repetibles y reducir los errores asociados con la operación manual.
CIP automático fijo
Los sistemas CIP fijos están diseñados para plantas medianas y grandes que requieren procesos de limpieza frecuentes y totalmente automatizados.
Pueden incorporar:
- Uno o varios tanques.
- Bombas sanitarias.
- Intercambiadores de calor.
- Válvulas automáticas.
- Caudalímetros electromagnéticos.
- Sensores de temperatura.
- Conductivímetros.
- Variadores de frecuencia.
- PLC.
- Sistemas de registro.
- Recuperación de agua y soluciones.
- Limpieza simultánea de varias líneas.
Su principal ventaja es la capacidad de integrar completamente el proceso de limpieza con la operación de la planta.
Validación de la limpieza CIP
La automatización garantiza que la receta se repita, pero no demuestra por sí sola que la limpieza sea efectiva.
Para validar un sistema CIP pueden utilizarse diferentes métodos:
- Inspección visual.
- Medición de pH.
- Medición de conductividad.
- Pruebas de ATP.
- Análisis microbiológicos.
- Detección de alérgenos.
- Análisis de residuos químicos.
- Verificación de cobertura.
- Cupones de prueba.
- Registro de parámetros.
- Pruebas de riboflavina en tanques.
Los criterios de aceptación deben establecerse según el producto, la industria y los riesgos del proceso.
Seguridad durante la limpieza CIP
Los productos químicos utilizados en sistemas CIP pueden provocar quemaduras, irritación, corrosión y reacciones peligrosas.
Por ello, deben implementarse procedimientos de seguridad para:
- Preparación de soluciones.
- Dosificación de químicos.
- Manipulación de ácidos y bases.
- Control de derrames.
- Bloqueo de energías.
- Ventilación.
- Neutralización de efluentes.
- Atención de emergencias.
- Uso de equipos de protección personal.
El operador debe utilizar los elementos definidos en la ficha de datos de seguridad, como:
- Guantes resistentes a químicos.
- Protección ocular.
- Pantalla facial.
- Ropa de protección.
- Calzado adecuado.
- Protección respiratoria cuando sea necesaria.
También se debe evitar la mezcla accidental de productos incompatibles, especialmente ácidos con soluciones cloradas.
Enjuague final y protección de los equipos
Después de utilizar soluciones alcalinas o ácidas, debe garantizarse la eliminación de todos los residuos químicos antes de reiniciar la producción.
En equipos como la bomba lobular INOXPA SLR-A, el fabricante recomienda realizar un enjuague final con agua limpia para retirar cualquier resto de sosa cáustica o ácido nítrico.
El agua utilizada debe cumplir los requisitos del proceso y no contener niveles de cloruros que puedan afectar el acero inoxidable.
Un enjuague incompleto puede:
- Contaminar el producto.
- Deteriorar juntas y sellos.
- Generar corrosión.
- Alterar el pH del proceso.
- Provocar incumplimientos de calidad.
Beneficios de implementar un sistema CIP
Un sistema CIP correctamente diseñado puede ofrecer los siguientes beneficios:
- Mayor repetibilidad.
- Reducción de errores humanos.
- Menor exposición a productos químicos.
- Disminución del tiempo de parada.
- Ahorro de agua.
- Ahorro de energía.
- Menor consumo de detergentes.
- Mejor trazabilidad.
- Mayor seguridad alimentaria.
- Protección de los equipos.
- Reducción del riesgo de contaminación cruzada.
- Mayor disponibilidad de la planta.
Estos beneficios dependen de una correcta selección de equipos, instrumentación, productos químicos y parámetros de operación.
Preguntas frecuentes sobre la limpieza CIP
¿Qué significa CIP?
CIP significa Cleaning in Place, que en español se traduce como limpieza en sitio.
Es un método que permite limpiar equipos y tuberías sin desmontarlos.
¿Cuáles son los cuatro factores de una limpieza CIP?
Los cuatro factores principales son:
- Caudal y acción mecánica.
- Temperatura.
- Concentración química.
- Tiempo.
¿Qué velocidad debe tener el agua en una limpieza CIP?
Como referencia general, en muchas tuberías higiénicas se utiliza una velocidad mínima cercana a 1,5 m/s.
Sin embargo, el valor debe calcularse según el diámetro, la viscosidad, la geometría del circuito y las recomendaciones del fabricante.
¿Qué productos químicos se utilizan en un sistema CIP?
Habitualmente se utilizan detergentes alcalinos para residuos orgánicos, productos ácidos para incrustaciones minerales y agentes desinfectantes para reducir la carga microbiológica.
¿Cómo se controla la concentración del detergente?
La concentración puede controlarse mediante sensores de conductividad, siempre que estén configurados con las curvas correspondientes al producto químico y a la temperatura.
¿La limpieza CIP esteriliza los equipos?
No necesariamente.
La limpieza CIP elimina residuos y reduce la contaminación. La esterilización requiere condiciones y procedimientos adicionales.
¿Cómo se verifica que el sistema quedó limpio?
La verificación puede realizarse mediante inspección visual, pruebas de ATP, análisis microbiológicos, medición de pH, conductividad, residuos químicos o alérgenos.
Conclusión
La eficiencia de una limpieza CIP depende del equilibrio entre caudal, temperatura, concentración química y tiempo.
Ninguno de estos parámetros debe definirse de manera aislada ni aplicarse universalmente a todos los procesos.
Un sistema correctamente diseñado debe garantizar que la solución alcance todas las superficies, mantenga las condiciones establecidas durante el tiempo validado y permita registrar las variables críticas de cada ciclo.
La automatización mejora la repetibilidad, la seguridad y la trazabilidad. Sin embargo, la verdadera eficacia del proceso depende de una receta técnicamente diseñada, una instalación higiénica, una instrumentación confiable y una validación periódica.
¿Necesitas implementar o mejorar un sistema CIP?
En Grupo Inducom te ayudamos a seleccionar sistemas CIP, bombas sanitarias, bombas lobulares, sistemas de dosificación, intercambiadores de calor e instrumentación para controlar el caudal, la temperatura y la concentración química.
Nuestro equipo puede evaluar las condiciones de tu proceso y recomendar una solución adaptada a las necesidades de tu planta.
Solicita asesoría técnica y encuentra la solución adecuada para tu proceso industrial.
Fuentes técnicas recomendadas
- Manual de instrucciones de la bomba lobular INOXPA SLR-A.
- Documentación técnica de sistemas CIP móviles y fijos de INOXPA.
- Manuales de selección de dispositivos de limpieza de tanques.
- Fichas técnicas y fichas de datos de seguridad de los productos químicos utilizados.
- Procedimientos internos de validación y seguridad de cada planta.
