En la industria moderna, la transición desde los métodos de limpieza manual hacia sistemas automatizados ha sido fundamental para mejorar la higiene, la calidad del producto y la eficiencia de las operaciones.
La limpieza CIP —del inglés Cleaning In Place o limpieza in situ— permite limpiar tuberías, tanques, bombas, válvulas, intercambiadores de calor y otros componentes que entran en contacto con el producto sin necesidad de desmontarlos.
Dentro de esta tecnología, los sistemas CIP fijos multilínea representan una solución especialmente adecuada para medianas y grandes plantas que necesitan limpiar varios circuitos de producción con altos niveles de repetitividad, control y trazabilidad.
- Concepto y arquitectura de los sistemas CIP fijos
Un sistema CIP fijo es una instalación integrada permanentemente en la planta que prepara, impulsa, recupera y, cuando el proceso lo permite, reutiliza las soluciones de limpieza.
A diferencia de los equipos móviles, estas unidades se conectan directamente con los diferentes circuitos de proceso y pueden configurarse para limpiar una o varias líneas de manera automática. Cuando el sistema dispone de circuitos hidráulicos independientes, puede realizar la limpieza simultánea de diferentes áreas de producción.

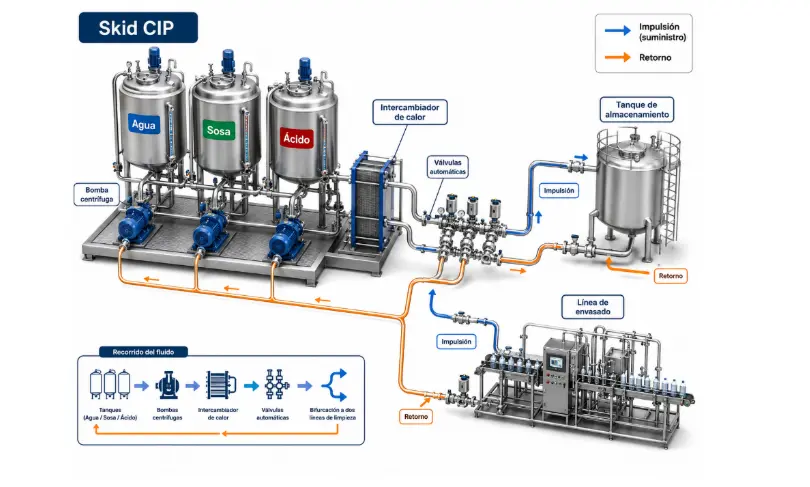

Su arquitectura suele incluir depósitos para agua y soluciones químicas, junto con una bancada o skid en la que se concentran los principales componentes de impulsión, calentamiento, direccionamiento y control.
Entre sus elementos más importantes se encuentran:
Bombas de impulsión
Proporcionan el caudal y la presión necesarios para transportar las soluciones de limpieza por las tuberías y equipos conectados al sistema.
En las unidades CIP fijas de INOXPA pueden incorporarse bombas centrífugas de la serie HCP para la impulsión de las soluciones.
Intercambiadores de calor
Permiten elevar y mantener la temperatura de las soluciones de limpieza. En determinadas configuraciones se utilizan intercambiadores tubulares, seleccionados de acuerdo con la demanda térmica y las características del proceso.
Válvulas multivía
Dirigen automáticamente cada solución hacia la línea que debe limpiarse. Las configuraciones publicadas por INOXPA incluyen válvulas multivía de simple asiento con unidades de control C-TOP+, que permiten supervisar y controlar su posición.
Instrumentación de proceso
Los sistemas pueden integrar:
- Caudalímetros electromagnéticos.
- Conductivímetros en las líneas de retorno.
- Sondas de temperatura.
- Detectores de flujo.
- Filtros de retorno.
- Sensores de nivel y presión, según el diseño.
Estos instrumentos permiten comprobar que el ciclo se desarrolla dentro de los parámetros establecidos.
Sistema eléctrico y de control
La unidad puede incorporar un cuadro eléctrico de acero inoxidable, variadores de frecuencia, PLC Siemens S7 y pantallas táctiles de 9 o 12 pulgadas para gestionar recetas, secuencias, tiempos, temperaturas, alarmas y estados de operación.
- Eficiencia en la limpieza simultánea
La principal ventaja de un sistema CIP multilínea es su capacidad para atender varios circuitos de limpieza sin depender de una única ruta de impulsión.
Por ejemplo, mientras una línea limpia un tanque de almacenamiento, otra puede encargarse de una tubería de transporte, un equipo de preparación o una línea de llenado. Esto reduce los tiempos de espera entre ciclos y facilita una mejor coordinación entre limpieza y producción.
Los modelos estándar de sistemas CIP fijos publicados por INOXPA están disponibles con capacidades nominales de 10, 15, 20 y 25 m³/h, con posibilidad de incorporar una o dos líneas de limpieza por modelo. También existen proyectos personalizados con un mayor número de circuitos, dependiendo de las necesidades de la instalación.
Para diseñar correctamente un sistema multilínea deben analizarse, entre otros, los siguientes criterios:
Número de depósitos
Se determina según las etapas del ciclo y las soluciones que deban almacenarse. Un sistema puede disponer de depósitos separados para:
- Agua limpia.
- Agua recuperada.
- Solución alcalina.
- Solución ácida.
- Desinfectante.
- Agua caliente o tratada.
Volumen de los depósitos
Debe calcularse considerando el diámetro y la longitud de las tuberías, el volumen interno de los equipos, el número de líneas que funcionarán simultáneamente y la cantidad mínima necesaria para evitar interrupciones durante la recirculación.
Caudal requerido
La capacidad de la unidad debe permitir alcanzar la velocidad necesaria en cada circuito, incluso cuando varias líneas operen simultáneamente.
Capacidad de retorno
No basta con impulsar correctamente la solución. Las líneas de retorno, bombas, colectores y depósitos también deben dimensionarse para recibir el caudal sin provocar desbordamientos, cavitación o pérdidas de rendimiento.
Demanda térmica
El sistema de calentamiento debe mantener la temperatura programada aunque varias líneas utilicen simultáneamente las soluciones de limpieza.
- Parámetros críticos para una limpieza CIP eficaz
La eficacia de un ciclo CIP depende del equilibrio entre cuatro factores principales: acción mecánica, temperatura, acción química y tiempo.
La reducción de uno de estos factores normalmente debe compensarse mediante el ajuste de los demás.
Acción mecánica y velocidad de flujo
En las tuberías, la acción mecánica se produce principalmente mediante la turbulencia y el esfuerzo ejercido por el fluido sobre las paredes internas.
Como referencia general, diferentes fabricantes recomiendan velocidades mínimas cercanas a 1,5 m/s para obtener un régimen suficientemente turbulento durante la limpieza de tuberías. Algunas instalaciones pueden trabajar entre 1,5 y 3 m/s, dependiendo del diámetro, la geometría del circuito y el equipo que se esté limpiando.
El número de Reynolds no debe considerarse un valor fijo para todas las instalaciones, ya que varía en función de la velocidad, el diámetro interno, la densidad y la viscosidad del fluido.
Además, cada equipo puede tener requisitos particulares. Para la bomba lobular SLR-A, por ejemplo, INOXPA recomienda una velocidad mínima de 1,8 m/s y un número de Reynolds superior a 100.000, bajo una presión aproximada de entre 1 y 2,5 bar.
Temperatura
La temperatura favorece la acción de los agentes químicos y facilita la eliminación de grasas, proteínas, residuos orgánicos e incrustaciones.
Sin embargo, una temperatura excesiva puede deteriorar juntas, elastómeros o componentes sensibles. También puede fijar determinados residuos proteicos sobre las superficies si la etapa inicial no se realiza correctamente.
Por esta razón, la temperatura debe definirse de acuerdo con:
- El tipo de residuo.
- El producto procesado.
- El material de construcción.
- La compatibilidad de las juntas.
- Las recomendaciones del fabricante.
- Los resultados de validación del proceso.
Acción química
Los detergentes alcalinos se utilizan principalmente para remover grasas, proteínas y otros residuos orgánicos. Los productos ácidos ayudan a eliminar incrustaciones minerales y depósitos inorgánicos.
Como referencia técnica, algunos manuales de INOXPA establecen soluciones de sosa cáustica al 1 % en peso y ácido nítrico al 0,5 % en peso, ambas a aproximadamente 70 °C. Estos valores son ejemplos de operación y no deben aplicarse automáticamente a todas las instalaciones.
La concentración final debe validarse según el nivel de suciedad, los materiales, la calidad del agua, la compatibilidad química y los requisitos higiénicos de la planta.
También debe realizarse un enjuague final con agua limpia para retirar los restos de detergente. Los manuales técnicos consultados recomiendan utilizar agua libre de cloruros para preparar determinadas soluciones CIP.
Tiempo de contacto
Cada etapa necesita un tiempo suficiente para que la combinación de temperatura, química y acción mecánica desprenda y transporte los residuos.
Un ciclo demasiado corto puede producir una limpieza incompleta. En cambio, prolongarlo innecesariamente incrementa el consumo de energía, agua y productos químicos sin garantizar una mejora proporcional.
La automatización permite controlar los tiempos de cada fase y avanzar a la siguiente etapa únicamente cuando se cumplen las condiciones programadas.
- Automatización, control y trazabilidad
Una de las principales ventajas de los sistemas CIP fijos multilínea es la capacidad de ejecutar secuencias repetibles y supervisadas.
Mediante el PLC y la pantalla de operación es posible gestionar:
- Selección de recetas de limpieza.
- Apertura y cierre de válvulas.
- Encendido y regulación de bombas.
- Temperatura de las soluciones.
- Concentración mediante conductividad.
- Caudal de impulsión y retorno.
- Nivel de los depósitos.
- Duración de cada etapa.
- Alarmas y desviaciones del proceso.
La automatización no elimina completamente la posibilidad de errores, pero reduce la intervención manual y ayuda a evitar operaciones incorrectas, como el direccionamiento de una solución hacia una línea equivocada o el incumplimiento de un tiempo de recirculación.
Cuando el sistema incorpora almacenamiento de datos o una plataforma SCADA, también puede registrar recetas, temperaturas, concentraciones, caudales, alarmas y resultados de cada ciclo. Esto facilita la trazabilidad y la documentación de los procesos de limpieza.
Estas capacidades resultan especialmente importantes en las industrias alimentaria, farmacéutica, cosmética y de bebidas, donde los procesos deben ser repetibles, verificables y, en determinadas aplicaciones, validados.
- Optimización del consumo de recursos
Un sistema CIP bien diseñado puede contribuir a reducir el consumo de agua, productos químicos y energía mediante:
- Recuperación del agua de enjuague.
- Reutilización controlada de soluciones químicas.
- Medición de concentración mediante conductividad.
- Regulación de las bombas con variadores de frecuencia.
- Finalización automática de cada etapa.
- Separación adecuada entre soluciones y productos.
- Dimensionamiento correcto de tuberías y depósitos.
La limpieza simultánea también puede reducir el tiempo total de indisponibilidad de la planta. Sin embargo, el ahorro real dependerá del diseño del sistema, la frecuencia de los ciclos, la suciedad procesada y las condiciones operativas.
En proyectos de INOXPA con dos líneas de limpieza se han implementado sistemas que permiten limpiar instalaciones en paralelo y recuperar soluciones químicas para optimizar su utilización.
- Seguridad y mantenimiento en procesos CIP
Los sistemas CIP trabajan con líquidos calientes, agentes alcalinos, productos ácidos, presión y equipos accionados eléctricamente. Por ello, deben operarse bajo procedimientos de seguridad claramente establecidos.
Durante el funcionamiento se deben considerar medidas como:
- No tocar bombas, válvulas o tuberías mientras circulan líquidos calientes.
- Utilizar guantes resistentes a productos químicos.
- Emplear gafas de protección y los equipos de protección personal definidos por la planta.
- Verificar que los depósitos y tuberías estén despresurizados antes de intervenirlos.
- Bloquear y desconectar los equipos antes de realizar mantenimiento.
- Comprobar la compatibilidad de juntas y elastómeros con las soluciones utilizadas.
- Realizar siempre el enjuague final correspondiente.
Los manuales de INOXPA advierten que la sosa cáustica y el ácido nítrico pueden causar quemaduras y establecen el uso de guantes y gafas durante las operaciones de limpieza.
El mantenimiento debe incluir la inspección periódica de bombas, cierres, juntas, válvulas, sensores, filtros, intercambiadores y equipos de control.
En bombas lobulares como la SLR-A se recomienda comprobar periódicamente posibles fugas en la zona del eje y revisar el nivel del aceite. El fabricante establece como referencia una inspección semanal o cada 150 horas de funcionamiento, además de intervalos específicos para el cambio del lubricante.
Un programa de mantenimiento preventivo correctamente ejecutado ayuda a evitar fallas durante los ciclos y mantiene disponible el sistema para las necesidades de producción.
- Conclusión
Los sistemas CIP fijos multilínea constituyen una solución eficiente para plantas que requieren limpiar diferentes áreas de producción de manera controlada, repetible y, cuando el diseño lo permite, simultánea.
Su integración con bombas sanitarias, válvulas automáticas, intercambiadores de calor, instrumentación y sistemas de control permite mantener bajo supervisión variables críticas como el caudal, la temperatura, la concentración química y el tiempo de contacto.
Cuando están correctamente dimensionados y validados, estos sistemas pueden disminuir los tiempos de limpieza, mejorar la disponibilidad de la planta y optimizar el consumo de agua, energía y productos químicos.
Más que un equipo aislado, un sistema CIP multilínea debe entenderse como una solución de ingeniería adaptada a las características de cada proceso, al tipo de residuo y a los requisitos higiénicos de la industria.
