En las industrias alimentaria, cosmética y farmacéutica, el mantenimiento de los equipos está directamente relacionado con la higiene, la calidad y la seguridad del producto. Dentro de estas instalaciones, los intercambiadores de calor desempeñan una función crítica, ya que permiten calentar o enfriar productos, agua y soluciones de limpieza bajo condiciones controladas.
Intercambiadores tubulares
La incorporación de sistemas de Limpieza In Situ o CIP ha reducido la necesidad de desmontar tuberías, bombas, válvulas e intercambiadores después de cada proceso. En este contexto, los intercambiadores tubulares sanitarios pueden ofrecer ventajas importantes cuando se trabaja con productos viscosos, fluidos con partículas, altas presiones o procesos que requieren una construcción robusta.
Sin embargo, una menor frecuencia de intervención no depende únicamente del tipo de intercambiador. También intervienen la selección del equipo, la geometría interna, la velocidad del fluido, la calidad del agua, los productos químicos utilizados y la correcta automatización del sistema CIP.
Los riesgos de la limpieza manual y el desmontaje frecuente
Antes de la implementación de sistemas CIP, muchas instalaciones dependían de procedimientos manuales que requerían abrir, desmontar y limpiar los equipos por separado. Aunque este método todavía puede ser necesario en determinadas operaciones, su aplicación frecuente presenta varias desventajas.
El personal puede quedar expuesto a superficies calientes, partes móviles y productos químicos corrosivos. Además, cada desmontaje incrementa el riesgo de dañar juntas, conexiones, superficies sanitarias o elementos de sellado.
La limpieza manual también puede generar periodos prolongados de parada, mayor consumo de agua y una menor repetibilidad. Cuando los resultados dependen exclusivamente de la experiencia del operario, es más difícil garantizar que todas las superficies reciban el mismo tratamiento en cada ciclo.
Los sistemas CIP permiten circular agua, detergentes y soluciones de enjuague a través de los equipos sin desmontarlos. De esta manera, es posible controlar variables como el tiempo, la temperatura, la concentración química y el caudal de limpieza.
¿Por qué un intercambiador tubular puede requerir menos intervenciones?
Los intercambiadores tubulares están formados por uno o varios tubos a través de los cuales circula el producto o el fluido de servicio. Dependiendo de la aplicación, pueden utilizar configuraciones monotubo, multitubo, de doble tubo o de tubos concéntricos.
En aplicaciones sanitarias, su ventaja de mantenimiento se relaciona principalmente con tres características: una geometría interna relativamente simple, una construcción robusta y la posibilidad de adaptar el diámetro de paso al producto procesado.
- Canales de circulación amplios y continuos
Los tubos pueden diseñarse con pasos suficientemente amplios para procesar productos viscosos, fluidos con fibras o líquidos que contienen partículas. Esto disminuye el riesgo de obstrucción cuando el equipo ha sido seleccionado correctamente.
Una geometría continua y sin zonas muertas también facilita el drenaje y la circulación de las soluciones CIP. No obstante, el diámetro, la rugosidad superficial, las conexiones y las soldaduras deben cumplir con los requisitos sanitarios de la aplicación.
- Generación de turbulencia durante la operación y la limpieza
La turbulencia incrementa la acción mecánica del fluido sobre las superficies internas. Durante un ciclo CIP, esta acción ayuda a desprender residuos y a transportar la suciedad fuera del intercambiador.

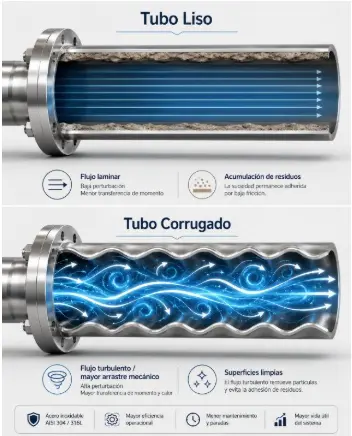

Algunos diseños incorporan tubos corrugados, deflectores u otras geometrías que aumentan la turbulencia y mejoran tanto la transferencia térmica como la limpieza. Sin embargo, la velocidad de circulación no debe establecerse mediante una cifra genérica. Debe calcularse considerando el diseño del equipo, la viscosidad del fluido, la pérdida de carga disponible y las recomendaciones del fabricante.
Una velocidad insuficiente puede reducir la eficacia de la limpieza, mientras que una velocidad excesiva puede incrementar el consumo energético, la erosión o la caída de presión.
- Menor presencia de juntas internas en determinadas configuraciones
Algunos intercambiadores tubulares soldados tienen menos juntas elastoméricas en contacto con el producto que un intercambiador de placas con juntas. Esto puede reducir las intervenciones relacionadas con el envejecimiento, la deformación o la incompatibilidad química de los elastómeros.
Esta ventaja no se aplica a todos los modelos tubulares. Las conexiones, tapas y uniones desmontables también pueden incorporar juntas que deben inspeccionarse y reemplazarse según las condiciones de operación.
Acción térmica y química durante el proceso CIP
La efectividad del CIP depende del equilibrio entre cuatro factores principales: tiempo, temperatura, acción química y acción mecánica.
La temperatura favorece la remoción de grasas y residuos, mientras que los productos alcalinos o ácidos actúan sobre diferentes tipos de depósitos. La acción mecánica es generada por el caudal y la turbulencia, y el tiempo permite que estos factores actúen sobre las superficies.
Un intercambiador tubular integrado en una estación CIP puede calentar la solución de limpieza en línea y ayudar a mantener una temperatura estable durante el ciclo. Sin embargo, las concentraciones y temperaturas deben ajustarse al tipo de residuo y a la compatibilidad de los materiales.
No debe asumirse que un equipo tubular soportará cualquier producto químico o condición térmica. La resistencia dependerá del grado de acero inoxidable, la calidad de las soldaduras, los elastómeros, la concentración química y el tiempo de exposición.
Automatización y reducción de intervenciones
La automatización contribuye a reducir intervenciones manuales al ejecutar los ciclos bajo parámetros previamente definidos. Un sistema CIP automático puede controlar la apertura de válvulas, la temperatura, el tiempo de circulación, la concentración de detergente y las etapas de enjuague.
También permite registrar información de cada ciclo y detectar desviaciones. Por ejemplo, una reducción del rendimiento térmico o un aumento progresivo de la pérdida de carga pueden advertir sobre la formación de depósitos antes de que se produzca una parada inesperada.
La automatización no elimina el mantenimiento, pero facilita pasar de una estrategia puramente correctiva a un mantenimiento preventivo o basado en condición.
Qué debe inspeccionarse periódicamente
Aunque un intercambiador tubular pueda trabajar durante largos periodos sin desmontarse, requiere controles básicos para conservar su rendimiento.
Se recomienda vigilar:
- La diferencia de presión entre la entrada y la salida.
- Las temperaturas de entrada y salida de ambos fluidos.
- La capacidad real de calentamiento o enfriamiento.
- La presencia de fugas externas o contaminación entre circuitos.
- El estado de juntas, conexiones, soportes y soldaduras.
- La presencia de corrosión, vibraciones o ruidos anormales.
- La efectividad de los ciclos CIP y el consumo de productos químicos.
Un aumento de la pérdida de carga acompañado de una disminución de la transferencia térmica suele indicar acumulación de residuos. Estos indicadores permiten programar una limpieza intensiva o una inspección antes de que la producción resulte afectada.
Seguridad durante el mantenimiento
Antes de intervenir el intercambiador se debe detener el sistema, aislar las fuentes de energía, despresurizar los circuitos y vaciar completamente las tuberías. También es necesario comprobar que la temperatura del equipo haya descendido hasta un nivel seguro.
El personal debe emplear los elementos de protección establecidos en las fichas de seguridad de los productos químicos y en los procedimientos internos de la planta. Las intervenciones deben ser realizadas únicamente por personal capacitado.
Después de cualquier mantenimiento, se debe verificar el montaje, la hermeticidad y el correcto enjuague del circuito antes de reiniciar la producción.
Conclusión
Los intercambiadores tubulares pueden reducir la frecuencia de las intervenciones cuando su construcción sanitaria, su geometría y sus condiciones de operación son adecuadas para el producto procesado.
Sus canales continuos, la posibilidad de manejar fluidos viscosos o con partículas y la menor presencia de juntas internas en determinados modelos pueden facilitar la limpieza CIP y disminuir algunos puntos de mantenimiento.
Sin embargo, no existe un tipo de intercambiador universalmente superior. Los modelos tubulares y los de placas ofrecen ventajas diferentes. La selección debe realizarse considerando la eficiencia térmica, la viscosidad, el contenido de sólidos, la presión, la temperatura, la facilidad de limpieza y el costo total de operación.
Un equipo correctamente seleccionado, automatizado y supervisado será siempre más confiable que una tecnología elegida únicamente por su configuración.
