Acción mecánica en tanques
La implementación de sistemas CIP —Cleaning in Place o limpieza in situ— ha permitido sustituir gran parte de las tareas manuales de desmontaje y lavado. Estos sistemas hacen circular agua, detergentes y soluciones de enjuague a través de tuberías, bombas, válvulas, intercambiadores y tanques sin necesidad de desmontarlos de manera rutinaria.

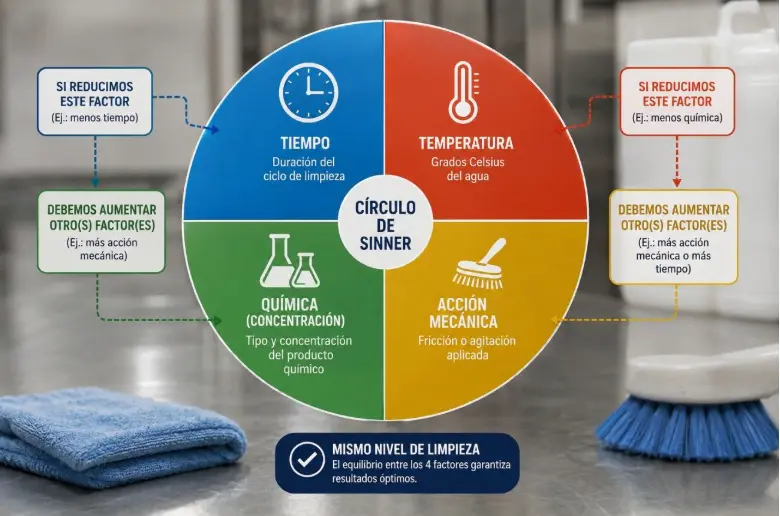

Sin embargo, la automatización por sí sola no garantiza una limpieza efectiva. El desempeño de un ciclo CIP depende del equilibrio entre cuatro factores principales:
- Tiempo de limpieza.
- Temperatura de operación.
- Concentración y tipo de producto químico.
- Acción mecánica.
En el caso de los tanques, la acción mecánica está directamente relacionada con la forma en que la solución de limpieza impacta, humedece y recorre las superficies internas. Por esta razón, seleccionar correctamente el dispositivo de limpieza es una de las decisiones más importantes durante el diseño de un sistema CIP.
¿Qué es la acción mecánica en un proceso CIP?
La acción mecánica es la fuerza física que ejerce la solución de limpieza sobre los residuos adheridos a una superficie.
Su función es debilitar, desprender y arrastrar restos de producto, grasas, proteínas, minerales, partículas y otros contaminantes antes o durante la acción de los detergentes.
En tuberías y circuitos cerrados, esta acción suele obtenerse mediante una circulación suficientemente rápida para generar un régimen turbulento. La velocidad requerida depende del diámetro de la tubería, la viscosidad, la temperatura y las características del fluido.
En los tanques, la dinámica es diferente.
Al tratarse de recipientes abiertos o de gran volumen, no basta con llenar o recircular el fluido. Es necesario proyectar la solución de limpieza directamente sobre las paredes, el techo, el fondo y los componentes internos.
Para ello se utilizan principalmente:
- Bolas de limpieza fijas.
- Cabezales de aspersión rotativos.
- Cabezales de chorro rotativo.

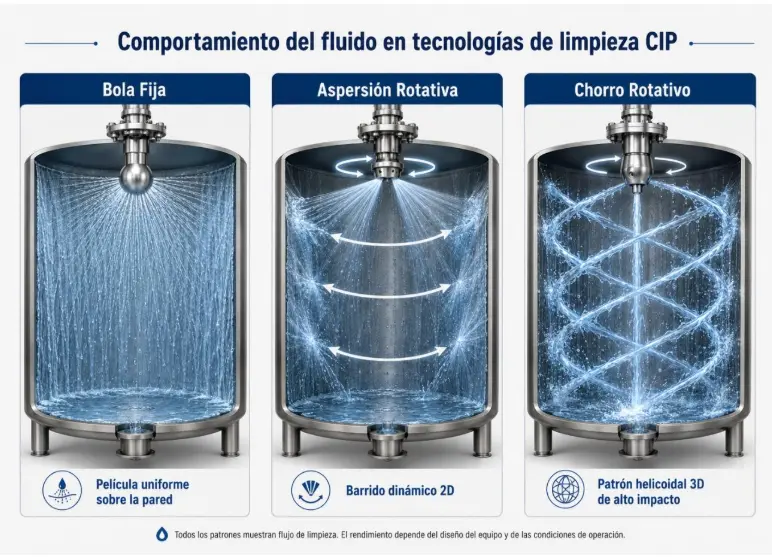

Cada tecnología genera un nivel diferente de impacto, cobertura y consumo de fluido.
Importancia de la cobertura dentro del tanque
Un dispositivo de limpieza no debe seleccionarse únicamente por el volumen del tanque.
También deben analizarse:
- Diámetro y altura del recipiente.
- Forma del fondo y de la parte superior.
- Presencia de agitadores.
- Serpentines internos.
- Deflectores.
- Sensores.
- Tuberías internas.
- Bocas de hombre.
- Boquillas de entrada y salida.
- Tipo y adherencia del residuo.
- Presión y caudal disponibles.

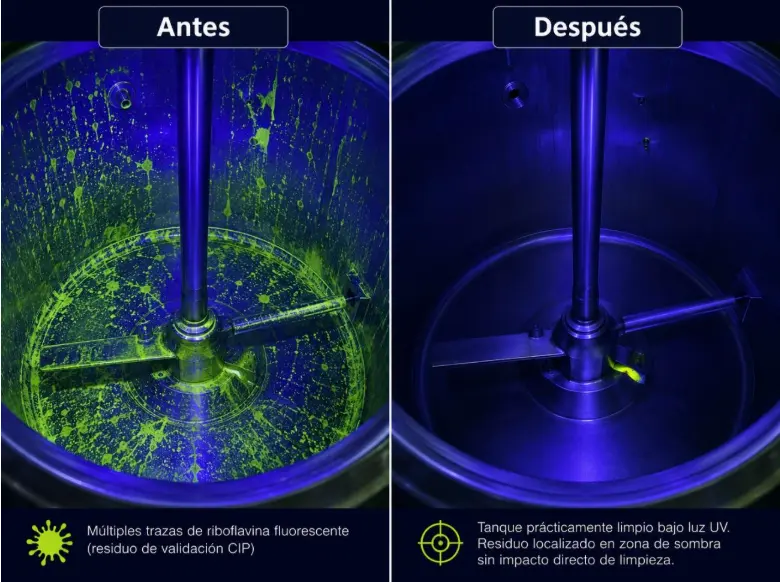

Todos estos elementos pueden generar zonas de sombra, es decir, áreas que no reciben suficiente impacto o humectación.
Incluso un cabezal rotativo puede perder efectividad si se instala en una posición incorrecta o si sus chorros son bloqueados por un agitador o una estructura interna.
Por este motivo, la cobertura debe evaluarse antes de definir el número, la posición y el tipo de dispositivo de limpieza.
Bolas de limpieza fijas: simplicidad y bajo mantenimiento
Las bolas de limpieza fijas han sido utilizadas durante décadas en sistemas CIP debido a su diseño sencillo y a la ausencia de mecanismos de rotación.
Están formadas por una esfera o semiesfera perforada que distribuye la solución de limpieza en múltiples direcciones.
Los chorros impactan principalmente sobre la parte superior del tanque y generan una película descendente que recorre las paredes y arrastra los residuos hacia el fondo.
Ventajas de las bolas fijas
Una de sus principales ventajas es su baja complejidad mecánica.
Al no incorporar engranajes ni elementos móviles, presentan pocas necesidades de mantenimiento y pueden operar durante largos periodos cuando se utiliza un fluido limpio y correctamente filtrado.
También ofrecen otros beneficios:
- Diseño simple.
- Bajo costo inicial.
- Facilidad de instalación.
- Funcionamiento continuo.
- Compatibilidad con diferentes soluciones químicas.
- Mantenimiento relativamente sencillo.
Son adecuadas para tanques donde los residuos son solubles, poco adheridos o fáciles de remover mediante enjuague y acción química.
Limitaciones de las bolas fijas
Su principal limitación es que generan una acción mecánica relativamente baja.
La limpieza depende en gran medida del caudal, de la cantidad de perforaciones y de la distribución de la película de líquido.
Cuando el residuo está seco, incrustado o adherido con fuerza, una bola fija puede requerir:
- Mayor cantidad de agua.
- Ciclos más largos.
- Mayor concentración química.
- Temperaturas superiores.
- Enjuagues adicionales.
Además, el patrón de aspersión puede deteriorarse si los orificios se obstruyen con partículas, incrustaciones o residuos.
Por esta razón, aunque no tengan piezas móviles, las bolas fijas deben inspeccionarse periódicamente para verificar:
- Limpieza de perforaciones.
- Uniformidad del patrón de aspersión.
- Ausencia de deformaciones.
- Correcta orientación.
- Presión y caudal disponibles.
Cabezales de aspersión rotativos: mejor distribución del fluido
Los cabezales de aspersión rotativos utilizan la propia energía del fluido para girar y distribuir la solución de limpieza sobre las superficies internas del tanque.
A diferencia de una bola fija, el movimiento permite que el fluido recorra diferentes trayectorias de manera repetitiva.
Estos dispositivos producen chorros o abanicos rotativos de bajo o mediano impacto.
Principales beneficios
Los cabezales de aspersión rotativos pueden ofrecer:
- Mejor distribución del fluido.
- Mayor cobertura de las paredes.
- Menor consumo de agua que una bola fija.
- Reducción del tiempo de limpieza.
- Mejor aprovechamiento de los productos químicos.
- Mayor repetitividad del ciclo.
Son adecuados para residuos de dificultad media, aplicaciones frecuentes de limpieza y procesos donde se busca optimizar el consumo de recursos.
Consideraciones de operación
Su funcionamiento depende de mantener un caudal y una presión adecuados.
Si la presión disminuye o existen partículas en el fluido, el cabezal puede girar lentamente, detenerse o perder parte de su patrón de cobertura.
Por ello, debe evaluarse:
- Presión mínima de operación.
- Caudal requerido.
- Calidad del fluido.
- Nivel de filtración.
- Velocidad de rotación.
- Facilidad de inspección.
- Compatibilidad con detergentes y temperatura.
Cabezales de chorro rotativo: mayor impacto para residuos difíciles
Los cabezales de chorro rotativo están diseñados para aplicaciones que requieren una acción mecánica superior.
En lugar de producir una aspersión amplia y de bajo impacto, generan chorros concentrados que recorren el interior del tanque mediante un patrón tridimensional.
La limpieza se produce por el impacto directo y repetitivo del fluido sobre la superficie.
Este tipo de dispositivo se utiliza cuando existen:
- Residuos adheridos.
- Costras secas.
- Grasas densas.
- Proteínas difíciles de remover.
- Depósitos minerales.
- Productos viscosos.
- Tanques de gran tamaño.
- Ciclos de limpieza críticos.
Ventajas de los chorros rotativos
Entre sus beneficios se encuentran:
- Mayor fuerza de impacto.
- Mejor remoción de residuos incrustados.
- Reducción potencial del tiempo de limpieza.
- Menor dependencia de altas concentraciones químicas.
- Mayor alcance dentro de tanques grandes.
- Patrón de limpieza repetitivo y controlado.
Sin embargo, estos dispositivos presentan mayor complejidad mecánica y requieren condiciones hidráulicas más precisas.
Su selección debe considerar el alcance efectivo del chorro, la distancia hasta las paredes y la pérdida de impacto provocada por obstáculos internos.
¿Cómo seleccionar el dispositivo adecuado?
La elección entre una bola fija y un cabezal rotativo no debe basarse únicamente en el precio del dispositivo.
Debe realizarse un análisis técnico del proceso y de la suciedad que se desea remover.
- Naturaleza del residuo
El primer criterio es determinar qué tipo de producto permanece adherido al tanque.
La suciedad puede ser:
- Orgánica.
- Mineral.
- Grasa.
- Proteica.
- Azucarada.
- Viscosa.
- Seca.
- Fácilmente soluble.
Los detergentes alcalinos suelen emplearse para residuos orgánicos, grasas y proteínas, mientras que las soluciones ácidas se utilizan para depósitos minerales e incrustaciones.
Sin embargo, cuando el residuo está fuertemente adherido, la acción química puede no ser suficiente. En estos casos, el impacto de un cabezal rotativo facilita el desprendimiento y la penetración del detergente.
CIP no significa esterilización
Es importante diferenciar limpieza, desinfección y esterilización.
El objetivo principal del CIP es remover residuos y dejar las superficies en condiciones higiénicas adecuadas.
Un ciclo CIP puede reducir la carga microbiana, pero no garantiza por sí solo una condición estéril.
Cuando el proceso requiere un nivel microbiológico superior, puede ser necesario incorporar:
- Sanitización química.
- Desinfección térmica.
- Vapor.
- Agua caliente.
- Esterilización in situ o SIP.
- Controles microbiológicos adicionales.
La estrategia dependerá de los requisitos del producto y de la industria.
Comparación general
Bolas de limpieza fijas
Son recomendables cuando:
- El residuo es fácil de remover.
- El tanque tiene una geometría simple.
- No existen demasiados obstáculos internos.
- El costo inicial es una prioridad.
- Se dispone de suficiente caudal.
Su principal ventaja es la simplicidad. Su principal limitación es la baja fuerza de impacto.
Cabezales de aspersión rotativos
Son adecuados cuando:
- Se busca una cobertura más uniforme.
- El residuo presenta dificultad media.
- Se desea reducir el consumo de agua.
- Se requiere mayor repetitividad.
- Se dispone de presión y caudal controlados.
Ofrecen un equilibrio entre consumo, cobertura y complejidad mecánica.
Cabezales de chorro rotativo
Son recomendables cuando:
- El residuo está fuertemente adherido.
- El tanque es grande.
- Existen productos viscosos o secos.
- Se requiere una acción de alto impacto.
- El costo de una limpieza incompleta es elevado.
Representan la alternativa de mayor capacidad mecánica, pero también requieren una selección y un mantenimiento más rigurosos.
Conclusión
La selección del dispositivo de limpieza de un tanque debe basarse en la naturaleza y adherencia del residuo, la geometría interna del recipiente, la presencia de agitadores o deflectores, el nivel de cobertura requerido y la capacidad hidráulica de la estación CIP.
Las bolas de limpieza fijas constituyen una alternativa sencilla y de baja complejidad mecánica para aplicaciones con residuos solubles o poco adheridos. Sin embargo, suelen requerir mayores caudales y dependen principalmente del enjuague y de la película descendente para remover la suciedad.
Los cabezales de aspersión rotativos mejoran la distribución del fluido y pueden reducir el consumo y la duración del ciclo. Para residuos más difíciles, los cabezales de chorro rotativo proporcionan una acción mecánica de mayor impacto y un patrón de limpieza más controlado.
Ningún dispositivo garantiza por sí solo una limpieza completa. Su desempeño depende de una correcta ubicación, condiciones adecuadas de caudal y presión, capacidad suficiente de retorno, compatibilidad química y validación del ciclo.
En tanques con agitadores, serpentines o componentes internos, también deben evaluarse las posibles zonas de sombra y la necesidad de instalar dispositivos adicionales.
Por ello, la elección no debe limitarse al costo inicial del cabezal. Debe considerar el consumo total de agua, químicos y energía, el tiempo de parada, las necesidades de mantenimiento y el nivel de seguridad higiénica exigido por el proceso.
Una selección técnica adecuada permite obtener ciclos CIP más eficientes, repetibles y seguros, reduciendo el desperdicio de recursos y mejorando la confiabilidad de toda la operación industrial.
