La limpieza de equipos en las industrias alimentaria, cosmética y farmacéutica ha evolucionado desde procedimientos predominantemente manuales hacia sistemas automatizados conocidos como CIP, por sus siglas en inglés, Cleaning-in-Place.
Estos sistemas permiten limpiar tuberías, tanques, bombas, válvulas y otros componentes en contacto con el producto sin necesidad de desmontarlos. De esta manera, se reducen los tiempos de parada, se mejora la seguridad del personal y se optimiza el consumo de agua, productos químicos y energía.
La eficacia de un ciclo CIP depende del equilibrio entre cuatro parámetros interdependientes:
- Acción mecánica.
- Concentración química.
- Temperatura.
- Tiempo de contacto.
La acción mecánica está relacionada principalmente con la velocidad, la turbulencia y el caudal de circulación de la solución. La acción química depende del tipo de detergente utilizado y de su concentración. Por su parte, la temperatura influye en la velocidad de las reacciones químicas, la solubilidad de los residuos y la capacidad del detergente para desprender la suciedad de las superficies.
Sin embargo, un proceso CIP no debe confundirse automáticamente con un proceso de esterilización. Cuando una instalación requiere condiciones asépticas, especialmente en determinadas aplicaciones farmacéuticas o de producción estéril, la limpieza debe complementarse con una etapa validada de desinfección o esterilización, como un sistema SIP, Sterilization-in-Place.
-
Fundamentos de la limpieza química por temperatura
En un sistema CIP, la temperatura no funciona simplemente como una variable de calentamiento. Su función es proporcionar la energía necesaria para favorecer la acción de los detergentes y facilitar la eliminación de residuos orgánicos, grasas, proteínas, minerales y otras sustancias adheridas a los equipos.
Al aumentar la temperatura dentro del rango recomendado para cada producto químico, generalmente se consigue:
- Reducir la viscosidad de grasas y aceites.
- Mejorar la solubilidad de ciertos residuos.
- Acelerar las reacciones químicas.
- Facilitar la penetración del detergente.
- Disminuir el tiempo necesario para completar la limpieza.
No obstante, trabajar a una temperatura superior no siempre produce mejores resultados. Un exceso de calor puede afectar las juntas, deteriorar determinados elastómeros, incrementar el riesgo de corrosión o fijar algunos residuos sobre las superficies.
Por ejemplo, durante el preenjuague de residuos con contenido proteico, una temperatura excesiva puede provocar la coagulación de las proteínas y hacer que se adhieran con mayor fuerza al interior de las tuberías y equipos.
Por esta razón, cada etapa del proceso debe operar dentro de un rango térmico previamente definido y validado.
-
Temperatura de las soluciones alcalinas
Las soluciones alcalinas se utilizan principalmente para remover suciedad de origen orgánico, como:
- Grasas.
- Aceites.
- Proteínas.
- Restos de alimentos.
- Residuos biológicos.
- Materia orgánica adherida.
Uno de los productos más utilizados en estos procesos es la sosa cáustica o hidróxido de sodio, cuya fórmula química es NaOH.
En diferentes aplicaciones industriales, las soluciones alcalinas pueden trabajar a temperaturas aproximadas de entre 70 y 85 °C. Sin embargo, este rango debe considerarse orientativo, ya que la temperatura adecuada dependerá del producto procesado, del nivel de suciedad, del tiempo disponible, del material del equipo y de las recomendaciones del fabricante del detergente.
Como referencia técnica específica, determinados manuales de equipos INOXPA indican el uso de una solución de limpieza compuesta por aproximadamente un 1 % en peso de sosa cáustica, preparada con agua limpia y libre de cloruros.
Una preparación de referencia puede realizarse mediante:
- 1 kilogramo de NaOH por cada 100 litros de agua.
- Aproximadamente 2,2 litros de una solución de NaOH al 33 % por cada 100 litros de agua.
En este caso, el fabricante establece una temperatura aproximada de 70 °C para favorecer la eliminación de residuos orgánicos.
Estos valores no deben interpretarse como una receta universal. La concentración y la temperatura deben verificarse de acuerdo con la ficha técnica del producto químico y con las instrucciones del equipo que será sometido al ciclo CIP.
Además, las concentraciones demasiado elevadas o las temperaturas excesivas pueden afectar las juntas de estanquidad, los sellos, los elastómeros y otros componentes sensibles.
-
Temperatura de las soluciones ácidas
Las soluciones ácidas se utilizan principalmente para eliminar residuos de origen mineral, tales como:
- Incrustaciones de calcio.
- Sales de magnesio.
- Óxidos.
- Piedra de leche.
- Depósitos minerales.
- Residuos generados por aguas de elevada dureza.
Uno de los agentes tradicionalmente empleados en esta fase es el ácido nítrico, cuya fórmula química es HNO₃.
En aplicaciones industriales, las soluciones ácidas pueden operar aproximadamente entre 55 y 70 °C. Como ocurre con las soluciones alcalinas, el valor exacto dependerá de las características del proceso, del tipo de depósito mineral y de las recomendaciones del proveedor químico.
Como referencia para determinados equipos INOXPA, puede utilizarse una solución de ácido nítrico al 0,5 % en peso.
Una preparación de referencia consiste en añadir aproximadamente 0,7 litros de ácido nítrico al 53 % por cada 100 litros de agua limpia.
Para esta solución específica, determinados manuales técnicos establecen una temperatura de aproximadamente 70 °C, con el objetivo de facilitar la disolución y eliminación de las incrustaciones minerales.
Durante la preparación de una solución ácida, el producto químico debe incorporarse lentamente sobre el agua y nunca debe añadirse agua directamente sobre un ácido concentrado. La preparación debe realizarse siguiendo las recomendaciones de seguridad de la ficha de datos del producto.
-
El caso de los desinfectantes
Los desinfectantes presentan un comportamiento diferente al de los detergentes alcalinos y ácidos.
Productos como el ácido peracético y el peróxido de hidrógeno pueden utilizarse en etapas posteriores a la limpieza para reducir la presencia de microorganismos. Muchas formulaciones están diseñadas para trabajar eficazmente a temperatura ambiente, lo que permite disminuir el consumo energético del proceso.
Sin embargo, no debe afirmarse que todos estos productos deban utilizarse exclusivamente en frío. Existen formulaciones y procesos específicos que operan a temperaturas superiores.
La temperatura, la concentración y el tiempo de contacto deben definirse de acuerdo con:
- La ficha técnica del desinfectante.
- Las instrucciones del fabricante.
- Los microorganismos que se busca controlar.
- El material de construcción del equipo.
- Las condiciones sanitarias exigidas por el proceso.
Un aumento de temperatura fuera del rango recomendado puede acelerar la descomposición de determinados productos, reducir su estabilidad o generar vapores que representen un riesgo para el personal.
Por esta razón, los desinfectantes nunca deben calentarse sin una validación técnica previa.
-
Relación entre temperatura, tiempo y eficiencia
La temperatura y el tiempo de limpieza mantienen una relación estrecha. Dentro del rango recomendado, un incremento de temperatura puede acelerar la eliminación de residuos y reducir el tiempo necesario para completar el ciclo.
En cambio, cuando la temperatura es inferior a la establecida, puede ser necesario:
- Aumentar el tiempo de contacto.
- Incrementar la concentración del detergente.
- Mejorar la acción mecánica.
- Repetir determinadas fases del ciclo.
Estas medidas pueden elevar el consumo de agua, energía y productos químicos, además de aumentar el tiempo de inactividad de la planta.
Sin embargo, no se debe compensar una limpieza deficiente aumentando indiscriminadamente la temperatura o la concentración. Todos los parámetros deben gestionarse de forma equilibrada y mantenerse dentro de los límites permitidos para los equipos y materiales.
La eficacia del proceso también depende de que la solución llegue a todas las superficies internas con suficiente velocidad y turbulencia. Por ello, no basta con controlar únicamente la temperatura del tanque; es necesario verificar la temperatura real en la línea de impulsión y, cuando sea posible, en el retorno del circuito.
-
Equipamiento para el control de temperatura
Para que un proceso CIP sea repetible y seguro, la estación debe contar con sistemas de calentamiento y medición adecuados.

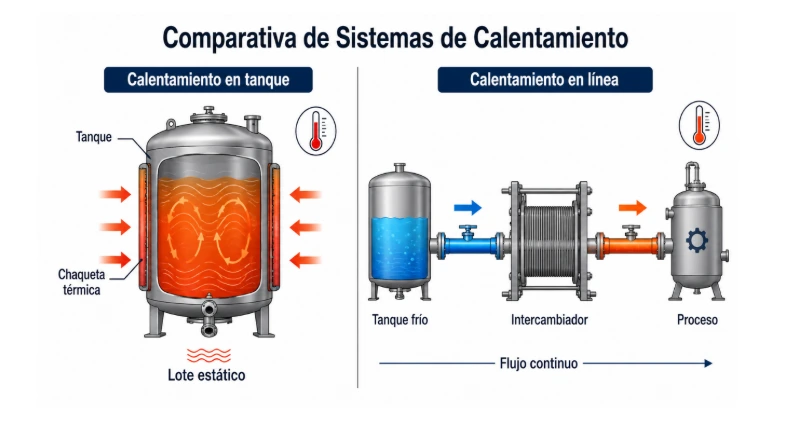

El calentamiento puede realizarse principalmente de dos maneras.
Calentamiento en el tanque
En esta configuración, el tanque de detergente dispone de una resistencia eléctrica, serpentín o sistema de intercambio térmico.
Esta alternativa permite preparar la solución antes de iniciar su circulación. Puede ser conveniente para instalaciones compactas o unidades CIP móviles.
Como referencia, algunos sistemas CIP móviles de INOXPA incorporan tanques aislados de aproximadamente 300 litros y sistemas eléctricos de calentamiento.
Una resistencia de 18,5 kW podría elevar teóricamente 300 litros de agua desde 20 hasta 80 °C en aproximadamente 68 minutos. Sin embargo, el tiempo real será superior o inferior dependiendo de:
- El volumen efectivo de la solución.
- Las pérdidas térmicas.
- El aislamiento del tanque.
- La temperatura ambiente.
- La eficiencia del calentador.
- La circulación de la solución.
Por tanto, este tiempo debe interpretarse como una estimación teórica y no como un valor garantizado para todas las condiciones de funcionamiento.
Calentamiento en línea
En los sistemas de mayor capacidad se puede utilizar un intercambiador de calor, generalmente tubular o de placas, que eleva la temperatura mientras la solución circula por la línea.
Este sistema permite controlar la temperatura de manera continua y puede responder con mayor rapidez a las variaciones térmicas del proceso.
Los sistemas CIP automatizados suelen incorporar:
- Sondas de temperatura.
- Sensores de conductividad.
- Medidores de caudal.
- Sensores de nivel.
- Válvulas automáticas.
- Intercambiadores de calor.
- Control mediante PLC.
- Pantallas táctiles para operación y supervisión.
El PLC permite ejecutar recetas de limpieza previamente configuradas y verificar que cada etapa haya cumplido con la temperatura, el tiempo, la concentración y el caudal establecidos.
La información registrada facilita la trazabilidad del proceso y ayuda a demostrar que el ciclo se realizó de forma repetible.
-
Seguridad y protección de los equipos
El manejo de soluciones alcalinas y ácidas a altas temperaturas representa un riesgo significativo para los operadores.
La sosa cáustica y el ácido nítrico pueden provocar quemaduras graves, lesiones oculares y daños en las vías respiratorias. Por esta razón, durante la preparación, inspección o manipulación de las soluciones se debe utilizar el equipo de protección personal definido en la ficha de seguridad correspondiente.
Este equipo puede incluir:
- Guantes resistentes a productos químicos.
- Gafas de seguridad.
- Protector facial.
- Delantal o traje de protección.
- Calzado de seguridad.
- Protección respiratoria cuando sea necesaria.
La zona de preparación debe disponer de ventilación adecuada y de medios de emergencia, como duchas y estaciones lavaojos.
También deben considerarse las siguientes medidas:
- No mezclar productos químicos incompatibles.
- Añadir los productos lentamente y siguiendo el orden recomendado.
- Evitar el contacto directo con bombas, válvulas y tuberías calientes.
- Señalizar las superficies que puedan alcanzar temperaturas peligrosas.
- Comprobar la compatibilidad química de juntas, sellos y elastómeros.
- Realizar mantenimiento periódico de sensores y sistemas de control.
- Verificar la calibración de las sondas de temperatura y conductividad.
Después de las fases químicas es indispensable realizar un enjuague con agua limpia para retirar los residuos de detergente.
El final del enjuague puede verificarse mediante parámetros como el pH, la conductividad, el tiempo o las condiciones establecidas durante la validación del proceso.
-
Importancia de la validación
Las condiciones de limpieza no deben definirse únicamente mediante valores generales. Cada proceso debe evaluarse de acuerdo con sus condiciones reales de funcionamiento.
La receta CIP debe considerar:
- El tipo de producto elaborado.
- La naturaleza y cantidad de los residuos.
- Los materiales de construcción.
- La longitud y diámetro de las tuberías.
- La capacidad de la bomba.
- La velocidad de circulación.
- La concentración de los químicos.
- La temperatura de cada fase.
- El tiempo de contacto.
- La calidad del agua.
- Los requisitos sanitarios del producto final.
En aplicaciones críticas, la limpieza debe validarse mediante pruebas que permitan demostrar la eliminación de residuos y la reducción microbiológica requerida.
Estas pruebas pueden incluir inspecciones visuales, análisis de conductividad, mediciones de pH, controles microbiológicos, análisis de residuos o pruebas de ATP, dependiendo de las exigencias de cada industria.
Conclusión
La temperatura es uno de los parámetros fundamentales para conseguir una limpieza CIP eficaz, repetible y controlada. Sin embargo, no debe gestionarse de manera aislada ni asumirse que una temperatura mayor siempre producirá mejores resultados.
Las soluciones alcalinas se utilizan principalmente para eliminar residuos orgánicos, mientras que las soluciones ácidas ayudan a retirar incrustaciones minerales. Como referencia para equipos específicos, INOXPA establece condiciones como soluciones de NaOH al 1 % y HNO₃ al 0,5 %, operando aproximadamente a 70 °C.
Estas condiciones no deben considerarse una receta universal, sino un punto de referencia que debe adaptarse y validarse según el equipo, el producto procesado, los materiales de construcción y las indicaciones del proveedor químico.
Mediante el control automático de la temperatura, el tiempo, la concentración y el caudal, una estación CIP puede ofrecer ciclos reproducibles, trazables y verificables.
Esto permite reducir consumos, proteger los equipos, mejorar la seguridad del personal y mantener los niveles de higiene exigidos por cada proceso industrial.
