En la industria de procesos moderna, la higiene no es solo un requisito operativo, sino un factor crítico para garantizar la calidad del producto, la seguridad del consumidor y la continuidad de la producción. Sectores como alimentos, bebidas, cosmética y farmacéutica trabajan bajo altos estándares sanitarios, donde una limpieza deficiente puede generar contaminación cruzada, pérdidas de producto, paradas no programadas e incluso riesgos regulatorios.
En este contexto, los sistemas Clean-in-Place (CIP) se han consolidado como una solución esencial para la limpieza controlada de equipos de proceso, permitiendo higienizar tuberías, tanques, bombas, válvulas e intercambiadores sin necesidad de desmontarlos completamente. Su correcta implementación permite reducir tiempos de intervención, optimizar el consumo de agua y químicos, mejorar la seguridad operativa y asegurar ciclos de limpieza repetibles y verificables.
-
¿Qué es un sistema CIP?
El término CIP proviene del inglés Clean-in-Place, que puede traducirse como limpieza en sitio o limpieza en el lugar. Se refiere a un sistema diseñado para limpiar las superficies internas de equipos, líneas de proceso y componentes que entran en contacto directo con el producto, sin necesidad de desmontar las instalaciones.
A diferencia de los métodos manuales tradicionales, donde era necesario desarmar tuberías, bombas o tanques para realizar la limpieza, el CIP permite circular soluciones de limpieza a través del sistema bajo condiciones controladas de caudal, temperatura, concentración química y tiempo.
Históricamente, la limpieza manual presentaba varios inconvenientes: altos tiempos de parada, mayor consumo de agua y detergentes, riesgo de errores humanos, menor repetitividad y exposición del personal a productos químicos. La evolución hacia sistemas CIP permitió automatizar y estandarizar estos procesos, logrando una limpieza más eficiente, segura y consistente.
Un sistema CIP bien diseñado no solo limpia, sino que permite controlar, repetir y documentar el proceso. Esto es especialmente importante en industrias donde la trazabilidad y la validación son requisitos fundamentales.
-
Principios fundamentales de la limpieza CIP
La efectividad de un proceso CIP depende del equilibrio entre varios parámetros críticos. Ninguno de estos factores actúa de forma aislada; todos deben trabajar en conjunto para lograr una limpieza efectiva.
Los principales parámetros son:
Acción mecánica
La acción mecánica es la fuerza física que permite desprender residuos adheridos a las superficies internas del sistema. En tuberías, esta acción se logra mediante una velocidad de flujo adecuada, capaz de generar turbulencia y arrastrar la suciedad.

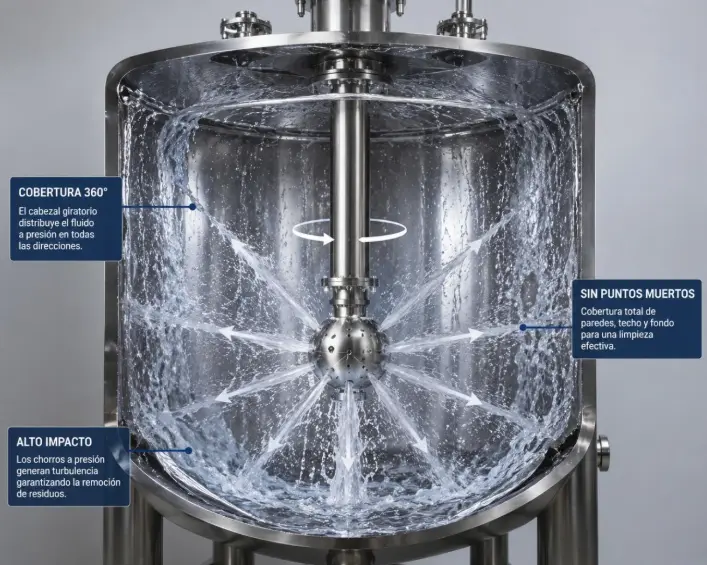

En tanques o recipientes, la acción mecánica se obtiene mediante dispositivos de limpieza como bolas fijas, bolas rotativas o cabezales de limpieza, los cuales distribuyen la solución sobre las superficies internas.
Una acción mecánica insuficiente puede provocar zonas muertas o áreas mal lavadas, donde los residuos permanecen adheridos y pueden convertirse en focos de contaminación.
Productos químicos
Los agentes químicos son responsables de disolver, emulsificar o desprender los diferentes tipos de suciedad presentes en el sistema.
De forma general, se utilizan:
- Productos alcalinos, como la sosa cáustica, para remover grasas, proteínas, azúcares y materia orgánica.
- Productos ácidos, como ácido nítrico o ácido fosfórico, para eliminar incrustaciones minerales, sales de calcio, magnesio y depósitos inorgánicos.
- Sanitizantes o desinfectantes, cuando el proceso requiere reducción adicional de carga microbiológica.
La selección del producto químico depende del tipo de residuo, el material del equipo, la temperatura de operación y las exigencias sanitarias del proceso. Una concentración insuficiente puede generar una limpieza incompleta, mientras que una concentración excesiva puede dañar sellos, juntas, elastómeros o superficies metálicas.
Temperatura
La temperatura mejora la eficiencia de la reacción química y facilita la remoción de ciertos residuos, especialmente grasas y materia orgánica.
Cada agente químico tiene un rango de temperatura recomendado por el fabricante. En muchas aplicaciones industriales, las soluciones alcalinas trabajan en rangos aproximados de 70 a 85 °C, mientras que las soluciones ácidas suelen operar en rangos menores, dependiendo del producto, la aplicación y los materiales del sistema.
Sin embargo, la temperatura no debe definirse de manera generalizada. Debe validarse según el tipo de suciedad, el producto procesado, el diseño del equipo y la compatibilidad química de los componentes.
Tiempo de contacto
El tiempo de contacto es el periodo durante el cual la solución de limpieza permanece circulando o actuando sobre las superficies internas del sistema.
Un tiempo demasiado corto puede impedir la remoción completa de residuos. Por otro lado, extender el tiempo más allá de lo necesario no siempre mejora la limpieza y puede generar desperdicio de agua, energía y productos químicos.
Por esta razón, los ciclos CIP deben diseñarse con tiempos adecuados para cada etapa: preenjuague, lavado alcalino, enjuague intermedio, lavado ácido, sanitización y enjuague final, según corresponda.
Caudal y velocidad de flujo
El caudal es uno de los parámetros más importantes en un sistema CIP. En tuberías, la velocidad del fluido debe ser suficiente para generar flujo turbulento y desprender los residuos adheridos.
Como referencia general, muchas aplicaciones CIP consideran velocidades mínimas cercanas a 1,5 m/s en tuberías para lograr una limpieza efectiva. En algunos equipos específicos, como ciertas bombas sanitarias, los fabricantes pueden recomendar velocidades mayores, por ejemplo 1,8 m/s o más, dependiendo del diseño interno y de los requisitos de limpieza.
No obstante, estos valores deben tomarse como referencias técnicas y no como reglas universales. La velocidad adecuada dependerá del diámetro de la tubería, la viscosidad del fluido, la geometría del sistema, el tipo de residuo y las recomendaciones del fabricante del equipo.
-
La doble acción del proceso CIP
El éxito de un sistema CIP se basa en la combinación de dos acciones complementarias: la acción mecánica y la acción química.
Acción mecánica erosiva
La acción mecánica se produce por el movimiento de la solución de limpieza sobre las superficies internas. La combinación de caudal, velocidad, presión y tiempo genera un efecto de arrastre que ayuda a remover residuos sólidos, grasas, proteínas, azúcares o restos de producto.
En tuberías, esta acción depende principalmente de la velocidad del flujo y del régimen turbulento. En tanques, depende del diseño del dispositivo de limpieza, la cobertura de aspersión y el impacto de la solución sobre las paredes internas.
Acción química controlada
La acción química permite descomponer, solubilizar o neutralizar la suciedad que no puede eliminarse únicamente por arrastre mecánico.
Los productos alcalinos actúan principalmente sobre residuos orgánicos, mientras que los productos ácidos son efectivos frente a incrustaciones minerales. Cuando se requiere control microbiológico adicional, pueden incorporarse etapas de sanitización, siempre bajo parámetros definidos de concentración, temperatura y tiempo de contacto.
Es importante diferenciar entre limpieza, sanitización y esterilización. El CIP se enfoca principalmente en la limpieza de superficies internas. En algunos procesos puede incluir sanitización, pero cuando se requiere esterilidad, especialmente en la industria farmacéutica, normalmente se emplean procesos complementarios como SIP, o Sterilization-in-Place.
-
Importancia del CIP en sectores higiénicos
La implementación de sistemas CIP es especialmente relevante en industrias donde la higiene del proceso impacta directamente en la seguridad del producto final.
Industria alimentaria y de bebidas
En el sector alimentario, el CIP es fundamental para evitar contaminación cruzada, acumulación de residuos orgánicos y crecimiento microbiológico. Se utiliza en plantas lácteas, cervecerías, bebidas, salsas, aceites, alimentos viscosos, productos cárnicos, procesamiento de frutas, entre otros.
La limpieza adecuada de tuberías, bombas, válvulas y tanques permite mantener la inocuidad del producto, cumplir normativas sanitarias y reducir tiempos de parada entre lotes de producción.
Industria farmacéutica
En la industria farmacéutica, el control de limpieza es aún más estricto. No basta con limpiar; es necesario validar y documentar que el proceso se realizó bajo condiciones específicas y repetibles.
Los sistemas CIP automáticos permiten registrar variables como temperatura, conductividad, caudal, tiempo, concentración química y secuencia de operación. Esta información es clave para auditorías, validaciones internas y cumplimiento regulatorio.

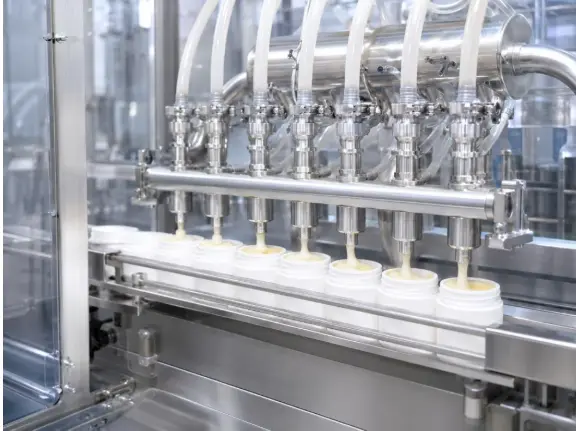

Industria cosmética
La industria cosmética también requiere altos estándares de higiene, especialmente en productos como cremas, geles, lociones, champús y emulsiones. Estos productos pueden ser viscosos, sensibles a la contaminación y difíciles de remover si no se cuenta con un protocolo de limpieza adecuado.
El CIP ayuda a reducir residuos entre lotes, evitar contaminación cruzada y mantener la calidad sensorial y microbiológica del producto final.
-

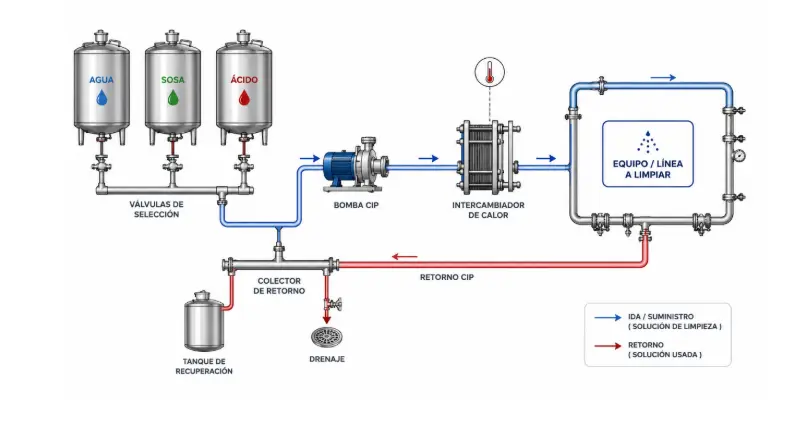

Componentes principales de una estación CIP
Una estación CIP puede variar en complejidad según el tamaño de la planta, el número de líneas a limpiar y el nivel de automatización requerido. Sin embargo, normalmente incluye los siguientes componentes:
- Tanques de almacenamiento para agua, solución alcalina, solución ácida o soluciones recuperadas.
- Bombas de impulsión para enviar las soluciones de limpieza hacia las líneas de proceso.
- Sistemas de calentamiento, como intercambiadores de calor o resistencias eléctricas.
- Válvulas sanitarias para dirigir el flujo hacia las diferentes rutas de limpieza.
- Instrumentación de control, como sensores de temperatura, conductividad, nivel, presión y caudal.
- Sistema de control, normalmente mediante PLC y pantalla HMI.
- Líneas de retorno para recircular o recuperar soluciones.
- Sistemas de dosificación de químicos.
- Dispositivos de limpieza interna para tanques, como bolas de lavado o cabezales rotativos.
El diseño de la estación debe considerar no solo el equipo CIP, sino también la geometría de la planta, los puntos muertos, la pendiente de tuberías, el drenaje, la recuperabilidad de soluciones y la facilidad de validación.
-
Criterios para diseñar una estación CIP
Antes de seleccionar una estación CIP, es necesario evaluar varios criterios técnicos y operativos.
Sistema centralizado o local
Una estación CIP centralizada permite limpiar varias áreas de la planta desde un único sistema. Esta opción puede reducir costos de inversión y facilitar el control, pero requiere una red de tuberías más extensa.
Por otro lado, una estación CIP local o dedicada se instala cerca del equipo o línea que debe limpiarse. Esta alternativa puede ser más eficiente cuando existen zonas alejadas, procesos incompatibles o líneas con diferentes requerimientos de limpieza.
Número y volumen de tanques
El número de tanques depende del tipo de ciclo requerido. Un sistema básico puede utilizar un solo tanque, mientras que sistemas más avanzados pueden tener tanques separados para agua recuperada, solución alcalina, solución ácida y agua caliente.
El volumen de los tanques debe calcularse considerando el volumen interno de tuberías, equipos, bombas, válvulas y depósitos que forman parte del circuito de limpieza.
Recuperación de soluciones
Una de las ventajas del CIP es la posibilidad de recuperar soluciones de limpieza para reutilizarlas en ciclos posteriores. Esto reduce el consumo de agua, químicos y energía.
Sin embargo, la recuperación debe controlarse mediante parámetros como conductividad, concentración, temperatura y nivel de contaminación de la solución.
Nivel de automatización
La automatización es altamente recomendable en procesos donde se requiere repetitividad, trazabilidad y control estricto de variables.
Un sistema automático permite:
- Programar recetas de limpieza.
- Controlar tiempos, temperaturas y concentraciones.
- Registrar históricos de operación.
- Generar alarmas y avisos.
- Reducir errores humanos.
- Validar ciclos de limpieza.
- Optimizar consumo de agua, químicos y energía.
En aplicaciones higiénicas críticas, la dosificación manual de químicos y el control manual del proceso pueden ser insuficientes para garantizar resultados repetibles.
-
Tipos de sistemas CIP
Existen diferentes configuraciones de equipos CIP según la capacidad de producción, el tamaño de la planta y el nivel de control requerido.
CIP móvil manual
El CIP móvil manual es una solución práctica para pequeñas empresas o procesos con baja frecuencia de limpieza. Puede trasladarse entre diferentes tanques o equipos y suele utilizarse en operaciones donde no se justifica una estación fija.
Este tipo de sistema generalmente incluye un tanque, una bomba, un sistema de calentamiento y conexiones flexibles. Aunque representa una solución económica, depende en gran medida del operador y ofrece menor trazabilidad.
CIP móvil automático
El CIP móvil automático ofrece mayor control que el sistema manual. Permite programar ciclos, controlar variables y registrar información básica del proceso.
Es una opción adecuada para plantas pequeñas o medianas que necesitan mejorar la repetitividad de sus limpiezas, pero que aún no requieren una estación fija centralizada.
CIP fijo o centralizado
El CIP fijo está orientado a plantas medianas y grandes, donde existen múltiples líneas, tanques o equipos que deben limpiarse de forma frecuente.
Estos sistemas pueden operar de manera completamente automática, limpiar varias líneas bajo secuencias programadas e integrar instrumentación avanzada como caudalímetros, conductivímetros, sensores de temperatura, válvulas automáticas y control mediante PLC.
Su principal ventaja es la capacidad de estandarizar la limpieza a nivel de planta, reducir tiempos muertos y generar registros confiables para auditorías y validaciones.
-
Consideraciones técnicas y de seguridad
La operación de un sistema CIP debe realizarse bajo procedimientos claros y con personal capacitado. Aunque el sistema reduce la intervención manual, sigue involucrando productos químicos, altas temperaturas, presión y equipos en movimiento.
Entre las principales consideraciones se encuentran:
- Verificar la compatibilidad química de juntas, sellos, elastómeros y superficies metálicas.
- Evitar concentraciones excesivas de productos químicos.
- Controlar temperatura y tiempo para prevenir daños en componentes sensibles.
- Asegurar un enjuague final efectivo para eliminar restos de detergentes o ácidos.
- Confirmar que no existan zonas muertas o tramos sin circulación adecuada.
- Usar equipos de protección personal durante preparación, mantenimiento o manipulación de químicos.
- Validar periódicamente sensores de temperatura, conductividad, caudal y presión.
- Revisar que las bombas y válvulas utilizadas sean aptas para servicio higiénico.
- Documentar los ciclos de limpieza cuando el proceso lo requiera.
Un punto crítico es el enjuague final. Si quedan residuos de sosa cáustica, ácido nítrico u otros agentes químicos, estos pueden contaminar el producto siguiente o deteriorar juntas, sellos y componentes internos.
-
CIP y diseño higiénico
Un sistema CIP solo será efectivo si la instalación fue diseñada bajo criterios higiénicos. No basta con contar con una estación de limpieza potente si existen zonas donde el fluido no circula correctamente.
El diseño higiénico debe considerar:
- Superficies internas lisas.
- Ausencia de puntos muertos.
- Drenabilidad adecuada.
- Soldaduras sanitarias.
- Válvulas compatibles con limpieza CIP.
- Bombas de diseño higiénico.
- Materiales resistentes a los productos químicos utilizados.
- Conexiones sanitarias correctamente instaladas.
- Facilidad de inspección y mantenimiento.
La selección de bombas, válvulas y accesorios debe realizarse considerando tanto el producto procesado como el protocolo de limpieza. Equipos mal seleccionados pueden retener producto, dificultar la limpieza o aumentar el riesgo de contaminación.
-
Beneficios operativos del sistema CIP
La implementación de un sistema CIP ofrece beneficios técnicos, económicos y sanitarios.
Entre los principales beneficios se encuentran:
- Reducción de tiempos de limpieza.
- Menor intervención manual.
- Mayor seguridad para el personal.
- Menor consumo de agua y productos químicos.
- Mayor repetitividad del proceso.
- Reducción de errores humanos.
- Mejor control microbiológico.
- Disminución de contaminación cruzada.
- Mayor disponibilidad de equipos.
- Trazabilidad de los ciclos de limpieza.
- Cumplimiento de estándares higiénicos.
- Optimización de costos operativos.
En plantas donde los tiempos de parada impactan directamente en la rentabilidad, el CIP se convierte en una herramienta clave para mejorar la productividad sin comprometer la higiene.
Conclusión
El sistema Clean-in-Place (CIP) representa una evolución fundamental en la limpieza de plantas industriales higiénicas. Su objetivo no es únicamente lavar equipos, sino asegurar que las superficies internas en contacto con el producto sean limpiadas de forma controlada, repetible y segura.
Su efectividad depende del equilibrio entre acción mecánica, productos químicos, temperatura, tiempo y caudal. Además, requiere equipos compatibles con diseño higiénico, instrumentación adecuada, procedimientos definidos y personal capacitado.
En sectores como alimentos, bebidas, cosmética y farmacéutica, el CIP permite reducir riesgos de contaminación, mejorar la trazabilidad, optimizar recursos y aumentar la disponibilidad de la planta. Por ello, más que un sistema auxiliar, debe considerarse una parte estratégica del proceso productivo.
Una correcta selección de bombas, válvulas, tanques, sensores y sistemas de control permite que el proceso de limpieza sea eficiente, seguro y alineado con los estándares actuales de calidad e inocuidad industrial.
