En la industria alimentaria, cosmética y farmacéutica, la higiene no es únicamente un requisito para garantizar la calidad del producto. También constituye un elemento fundamental para la seguridad de las personas que trabajan en la planta.
seguridad en sistemas CIP
Tradicionalmente, la limpieza de líneas de producción, bombas, válvulas, tanques y tuberías requería desmontar una parte importante de los equipos. Estas actividades exponían al personal a riesgos mecánicos, químicos, térmicos y biológicos.
La implementación de sistemas CIP —Cleaning in Place o limpieza in situ— ha transformado este proceso. Esta tecnología permite hacer circular agua y soluciones de limpieza a través de los equipos sin desmontarlos de manera rutinaria, reduciendo la intervención directa del operario y mejorando la repetibilidad del procedimiento.
Sin embargo, un sistema CIP no elimina por completo los peligros. Su operación segura depende de un diseño adecuado, instrumentos correctamente calibrados, procedimientos de aislamiento, mantenimiento preventivo, capacitación y equipos de protección personal.
- Menor exposición durante el desmontaje de equipos
Uno de los principales beneficios de los sistemas CIP es que permiten limpiar las superficies internas mediante la recirculación controlada de fluidos.
En una limpieza manual, el personal puede necesitar retirar bombas, válvulas, conexiones y tramos de tubería para acceder a las áreas en contacto con el producto. Este procedimiento aumenta la exposición a diferentes peligros:
Manipulación de componentes pesados
Las bombas, motores, tapas y accesorios industriales pueden tener un peso considerable. Su desmontaje frecuente puede producir golpes, sobreesfuerzos, atrapamientos o accidentes durante el traslado de las piezas.
Contacto con elementos móviles
Las bombas lobulares y otros equipos rotativos contienen componentes que pueden causar lesiones graves si se ponen en movimiento durante una intervención.

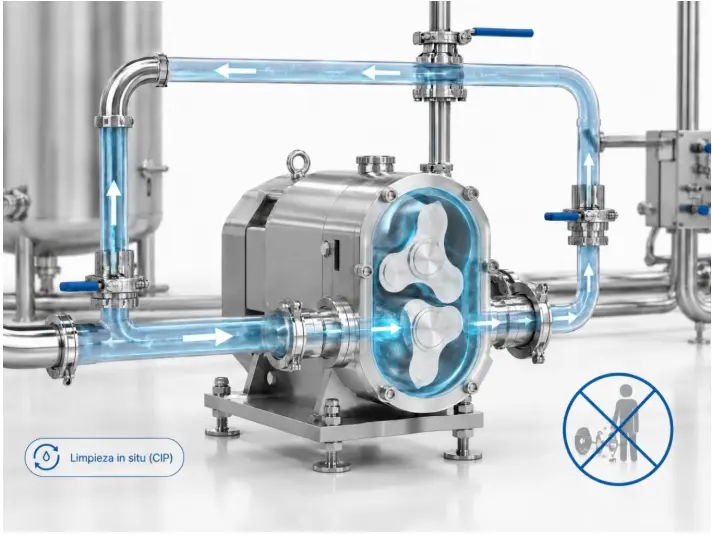

Cuando el equipo dispone de un sistema CIP correctamente diseñado, gran parte de la limpieza rutinaria puede realizarse sin abrir la bomba. Por ejemplo, el manual de la bomba lobular SLR-A indica que, cuando está integrada en un sistema CIP, no es necesario desmontarla para efectuar el ciclo normal de limpieza.
Esto no significa que el mantenimiento mecánico deje de ser necesario. Cuando se requiera abrir, inspeccionar o reparar un equipo, deben aplicarse procedimientos de bloqueo y etiquetado de energías, además de liberar cualquier presión o fluido residual antes de comenzar el trabajo.
- Manejo más seguro de los productos químicos
La limpieza industrial puede requerir soluciones alcalinas para remover grasas, proteínas y otros residuos orgánicos, así como soluciones ácidas para eliminar depósitos minerales.
Sustancias como el hidróxido de sodio y el ácido nítrico pueden producir daños graves en la piel y los ojos. Por esta razón, deben manejarse siguiendo las hojas de datos de seguridad y utilizando protección química compatible con la sustancia, su concentración, su temperatura y el tipo de exposición.
Los sistemas CIP automatizados reducen la exposición directa mediante diferentes mecanismos:
Dosificación controlada

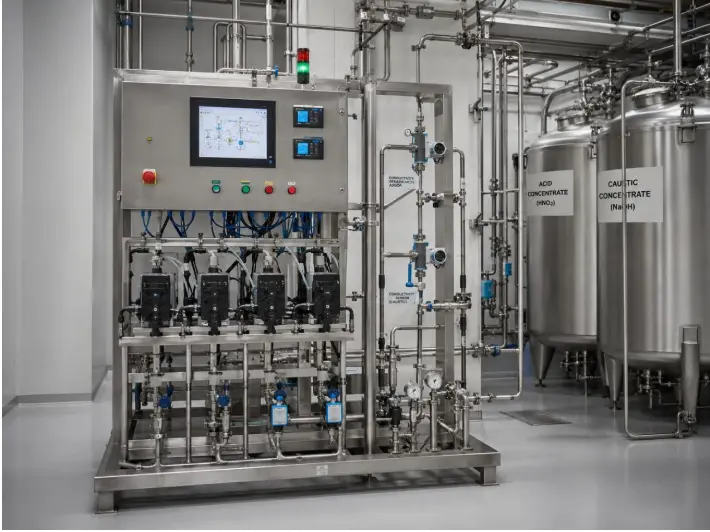

Las bombas dosificadoras, sensores de conductividad y sistemas de control permiten preparar o ajustar las soluciones con mayor precisión, disminuyendo la necesidad de manipulación manual.
Circulación en circuitos cerrados
Los detergentes circulan dentro de tanques, tuberías y equipos cerrados, lo que reduce las probabilidades de salpicaduras y contacto durante la operación normal.
Recetas automatizadas
El sistema puede controlar la secuencia de enjuague, lavado alcalino, lavado ácido y enjuague final, reduciendo errores en la preparación y aplicación de los productos.
Las concentraciones deben definirse para cada instalación. Como referencia específica, el fabricante de la bomba SLR-A recomienda una solución de sosa cáustica al 1 % y una solución de ácido nítrico al 0,5 %, ambas a 70 °C. Estos valores corresponden a ese equipo y no deben utilizarse automáticamente como una receta universal para cualquier planta o proceso.
Incluso cuando el CIP sea automático, deben mantenerse controles como detección de fugas, señalización, duchas de emergencia, estaciones lavaojos y equipos de protección personal para las tareas de carga, muestreo o mantenimiento.
- Control de temperaturas y presiones
La temperatura mejora la acción de determinados productos de limpieza, pero también introduce riesgos de quemaduras y liberación de vapor.
Las estaciones CIP pueden incorporar intercambiadores de calor, resistencias eléctricas, sensores y controladores que mantienen la temperatura dentro de los límites establecidos. Los parámetros deben adaptarse al tipo de residuo, el detergente utilizado y la resistencia térmica de los sellos y demás componentes.
No existe una temperatura única aplicable a todos los procesos. Dependiendo de la instalación y de la receta, las soluciones alcalinas pueden trabajar en diferentes rangos. Lo importante es que la temperatura, la concentración, el caudal y el tiempo de contacto estén definidos y validados conjuntamente.
También deben controlarse las condiciones hidráulicas. Una obstrucción, una válvula cerrada o una secuencia incorrecta puede provocar un aumento de presión. Por ello, el diseño puede incluir:

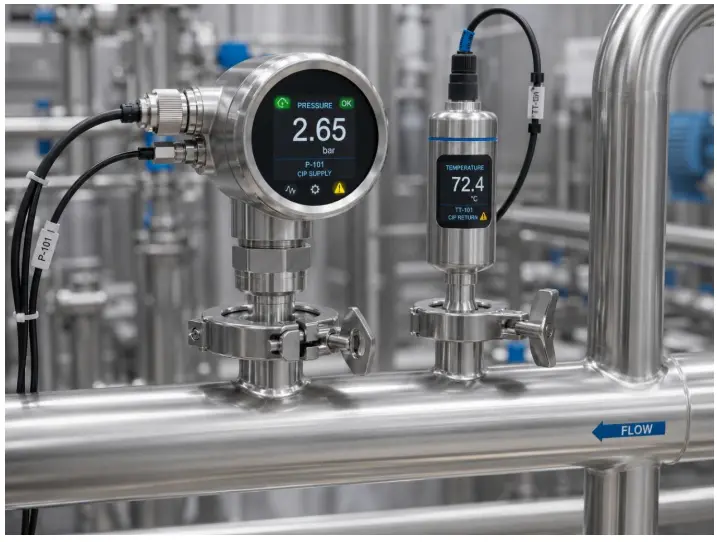

- Sensores y transmisores de presión.
- Alarmas de alta presión.
- Válvulas de alivio o sistemas equivalentes.
- Enclavamientos de seguridad.
- Confirmación de posición de las válvulas.
- Verificación del caudal de retorno.
Antes de abrir cualquier conexión, el sistema debe estar detenido, aislado, drenado, despresurizado y a una temperatura segura.
- Reducción del error humano mediante automatización
En un proceso manual, el resultado puede variar según el operario, el tiempo disponible, la dosificación de los químicos o la forma en que se ejecuta cada etapa.
Un sistema CIP automático permite controlar de manera repetible las principales variables de limpieza:
- Tiempo de circulación.
- Temperatura.
- Caudal.
- Presión.
- Concentración de las soluciones.
- Secuencia de apertura y cierre de válvulas.
- Enjuague y recuperación de productos.

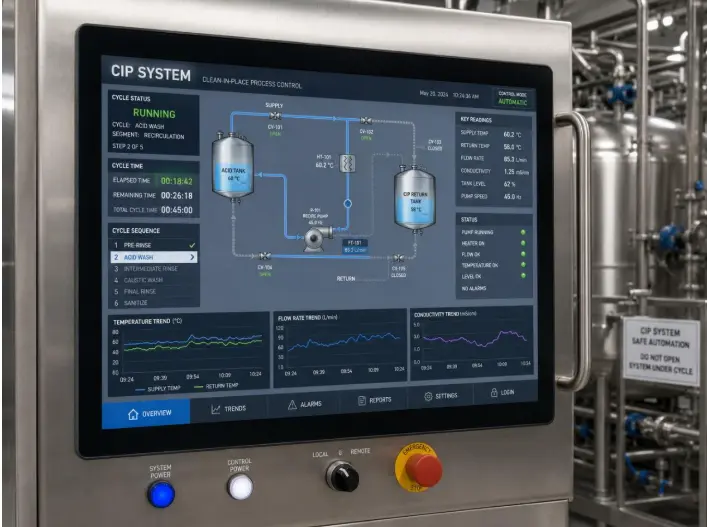

La automatización también permite registrar los ciclos realizados, las temperaturas alcanzadas, las concentraciones, las alarmas y las desviaciones del proceso. Esta información facilita la trazabilidad y permite detectar anomalías antes de que se transformen en problemas de seguridad o calidad.
No obstante, la automatización no sustituye la supervisión. Los sensores deben calibrarse, las válvulas deben probarse y las alarmas deben revisarse periódicamente. Una lectura incorrecta de conductividad, temperatura o caudal puede hacer que el sistema ejecute una receta inadecuada.
- Control de riesgos biológicos
Una limpieza deficiente favorece la acumulación de residuos y el crecimiento de microorganismos dentro de tuberías, tanques y equipos. Esto puede afectar el producto y exponer al personal a ambientes contaminados.
El CIP combina diferentes mecanismos de limpieza:
- Acción química de los detergentes.
- Acción térmica.
- Tiempo de contacto.
- Acción mecánica producida por el movimiento del fluido.

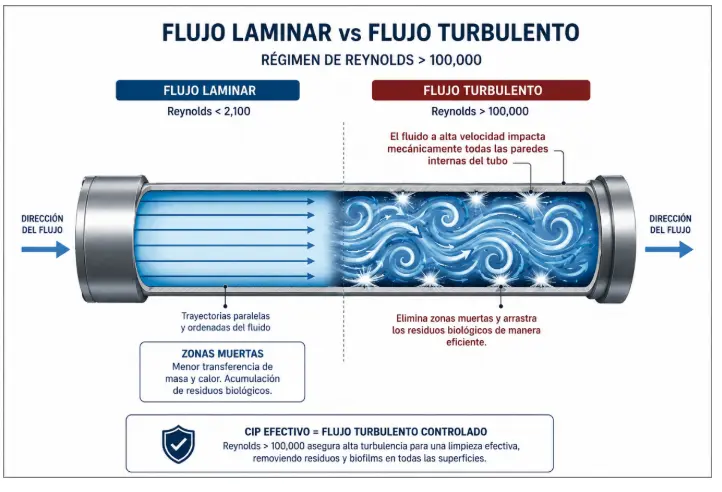

Para que la acción mecánica sea efectiva, debe alcanzarse un régimen de circulación adecuado en todo el circuito, evitando zonas muertas o superficies que no reciban suficiente flujo.
En el caso específico de la bomba lobular SLR-A, el fabricante recomienda una velocidad mínima del líquido de 1,8 m/s, un número de Reynolds superior a 100.000 y una presión de entre 1 y 2,5 bar durante el proceso CIP. Estos valores corresponden a la recomendación de limpieza de ese modelo y deben verificarse para cada equipo instalado.
También es importante diferenciar los conceptos. La limpieza elimina suciedad y residuos, mientras que la desinfección reduce la presencia de microorganismos. Cuando un proceso requiere condiciones estériles o asépticas, puede ser necesario complementar el CIP con un ciclo de desinfección validado o con un sistema SIP.
Conclusión
La transición desde procedimientos de limpieza predominantemente manuales hacia sistemas CIP automatizados representa una mejora importante para la seguridad operativa.
Al disminuir el desmontaje rutinario de equipos, reducir la manipulación directa de sustancias corrosivas y controlar variables como temperatura, caudal, presión y concentración, el CIP limita la exposición del personal a numerosos peligros presentes en las plantas de procesamiento.
Sin embargo, la seguridad no depende únicamente de la automatización. Un sistema CIP debe estar acompañado por un diseño higiénico adecuado, mantenimiento preventivo, procedimientos de bloqueo y etiquetado, equipos de protección personal, capacitación y validación periódica de las recetas de limpieza.
Por lo tanto, invertir en un sistema CIP correctamente diseñado y gestionado no solo mejora la higiene y la continuidad productiva. También contribuye a crear un entorno de trabajo más controlado, repetible y seguro para quienes hacen posible la operación diaria.
